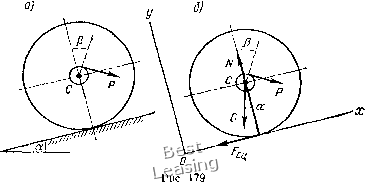

В соответствии с направлением силы Р вращение колеса проис-холит по движению часовой стрелки, т. е колесо катится вверх по наклонной плоскости. Силу F направляем предположительно, как показано на рисунке. Действительное направление этой силы устанавливается в процессе решения задачи. Оси координат выбираем так, чтобы ось х была направлена в сторону движения колеса (рис. 179).

Ди(х})еренциальные уравнения плоского движения колеса:

тхс - у; ХГ; mi/c - Е Vf; сФ = Ц Мс.

или в дашюм случае

m"c = PcosP-Gsina -fcul 0)

miy,. = Л/-Gcosci-Я sinP, (2)

Jc<f = PrF,,,R. (3)

Знак у момента силы в уравнении (3) принимаем положительным, если момент способствует вращению колеса, и отрицательным - в обратном случае.



Из уравнения (2) следует, что, поскольку y = /? = const, ус = 0,

JV = Gcosa + Psinp. При качении колеса без скольжения угловая скорость

со = vclR или ф = Xc!R, откуда ф = XqIR. Таким образом, уравнение (3) принимает следующий вид:

mih-xclR==PrF,,,R. (3)

Для исключения хс разделим уравнение (1) на (3):

откуда

fcu( + c) +Gb since

Ic cos P -/?/•

Заметим, что выражение (4) дает возможность судить о правильности выбранного направления силы сцепления. Приближение силы


Р к своему предельному значению (искомой величине) сопровождается, естественно, возрастанием силы сцепления. Поэтому в выражении (4), приведенном к виду

P = aF,,, + b,

коэффициент а должен быть положительным. В противном случае

следует из.менить направление Р на обратное и внести соответствующие изменения в дифференциальные уравнения (1) -(3). Максимальное значение силы сцепления:

FT = /сД = /сц (G cos а + Я sin р).

Подставляя максимальное значение в уравнение (4) и решая его относительно Р, найдем максимальное значе1ше этой силы, при
