Механические свойства стали I и II групп приведены в табл. 19, а литых сталей - в табл. 20.

20. Механические свойства высоколегированной литой стали (по ГОСТу 2176-57)

ЧУГУН

Чугунами называют сплавы железа, содержащие более 2% С (исключение составляют некоторые специальные чугуны, например, ферросилиды).

Белый чугун

В машиностроении применяют редко (размольные шары, звездочки, вставки тормозных колодок локомотивов). Чаще используют отбеленный чугун - детали из серого чугуна с поверхностным отбелом (листопрокатные валки, мыски ткацких станков). Химический состав и механические свойства белого чугуна ГОСТом ие регламентируются.

Ванадистый (~ 10% V) белый чугун обладает определенной пластичностью (б Зн-7%) и вязкостью в результате особой морфологии эвтектики.

к белым чугунам относят также литые сплавы Х28Л и Х34Л, легированные хромом в количествах, указанных маркой (ГОСТ 2176-57). По содержанию углерода,(0,5- 1,0% в сплаве Х28Л и 1,5-2,2% в сплаве Х34Л) они приближаются к сталям. Для размельчения зерна используют дополнительное, легирование титаном или азотом. Эти сплавы обладают повышенной износостойкостью и жаростойкостью (до 1000° С) и коррозионной стойкостью (особенно в условиях газовой коррозии).

Серый чугун

В структуре серого чугуна нет первичного и эвтектического (ледебуритоого) цементита, взамен которого цдисут ствует пТГастинчатыйТртт Он обусловливает отсутствие Шгастичности и пониженные прочностные свойства, но придает высокую циклическую вязкость, малую чувствительность к концентраторам напряжений, малое коробление, удовлетворительные антифрикционные и противо-задирные свойства. В машиностроении применяют: для станин, плит, рам, блоков и головок цилиндров, поршней, поршневых колец, тормозных колодок, корпусов и крышек, изложниц, кокилей, зубчатых колес, а также для большого числа менее ответственных деталей.

Механические свойства серого чугуна приведены в табл. 21.

21. Механические свойства серого чугуна (по ГОСТу 1412-64)

Марка

Стрела прогиба при расстоянии между опорами в мм ие менее

СЧ 00 СЧ 12-28 СЧ 15-32 СЧ 18-36 СЧ 21-40 СЧ 24-44 СЧ 28-48 СЧ 32-52 СЧ 35-56 СЧ 38-60

Не регламентируются

2 2.5

143-229 163-229 170-229 170-241 170-241 170-241 187-255 197-269 207-269

* Первая цифра марки чугуна соответствует а», вто-

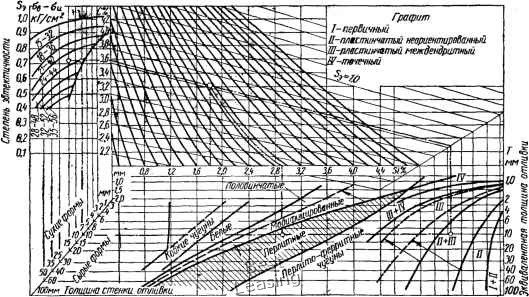

Номограмма для расчета состава, структуры и прочностных свойств серого чугуна
