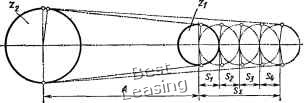

Ау4( - действительная поправка на единое межцентровое рис-стояние Ли в шагах (табл. П1); Attain -минимально допустимое межцентровое расстояние цепной передачи (табл. П7); /( - длина сопряжений цепи, определяемая по формуле для расчета И обязательно округляемая до ближайшего целого числа; Си- полуразность диаметров делительной окружности звездочек в шагах (табл. П4). Определение длины замкнутого цепного контура. В зависимости от длины U сопрягаемой ветви цепи и числа зубьев звездочек Zy и Z2 длина цепного контура Рис. 9. Кинематическая схема двухзвездиых цепных контуров В шагах Lt - 21/ + в мм L = Lit, (15» где AZ,< - действительная поправка на длину замкнутой цепи в шагах (табл. П1); здесь Ри - угол синфазности (табл. П2); и - разность чисел зубьев звездочек (и = гг - Zi). Значение длины цепного контура L/ по выражению (15) принимают без округлении, так как в иен всегда це.пое число звеньев, которое и соответствуе? межцеитровоку расстоянию, полученио.му по уравнению (12). Это возможно благодаря единому принципу расчета взаимосвязанных параметров Л; и с едиными значениями, связанными выражением (15), выведенным из исходного уравнения Lt = \A. + Ч (" - Рсо)] + 2 1/ Л-С1 ± 2АЛ,. (17) Равенство уравнений (15) и (17) вытекает из трех зависимостей, отвечающих принципу проектирования цепной передачи с повышенной кинематической точностью и равномерностью движения: 1) сумма двух частных, полученная от деления чисел звеньев на дугах обхвата звездочек на числа их зубьев, равна единице: = 1; 2) разность, полученная от вычитания из числа зубьев большей звездочки поправки на длину цепнрго контура, равна сумме чисел звеньев, располагаемых на двух звездочках передачи: Z2 - AZ-< = Wi + W2; 3) число звеньев цепи, располагаемых на дуге обхвата меньшей из двух звездочек цепного контура, выражается зависимостью Определяем единое межцентровое расстояние в шагах -со = Vi + Cl = /212 + 5,72642 = 21,767. Согласно табл. П1 по величинам ю = 36 и =21 принимаем действительную поправку на единое межцентровое расстояние и поправку на длину цепного контура: АА = -0,02: Д!, = 15. Межцентровое расстояние (мм) определяем по формуле (12)i А ~ = {А + ЬA) t = (21.767 - 0,02) 25.4 = 552.37 мм. Для горизонтального положения цепной передачи н скорости движения цепи v = = 3 м/с допускаемое отклонение на межцентровое расстояние принимаем по табл. 8 гл. В; Дя„ = - 0,5 мм; Дя„=0,22 мм. Установочное межцентровое расстояние находится в пределах = 651,87« ©552.59 мм Длину замкнутого цепного контура определяем по выражению (15)s Lf = 2lf + гг- Ai., = 2-21 + 45 - 15 = 72; L = Lft = 72-25,4 = 1828.8 мм. Пример 2. Определить оптимальное межцентровое расстояние и длину двухзвезд-ного цепного контура (желательно с четным числом звеньев) Исходные данные: шаг цепи ( = 19,05 мм: предварительное межцентровое расстояние Ае = 810825 мм согласно начальной схеме; число зубьев z, = 21 н z. = 66; передача под углом ф = 45°; скорость цепн V = 4,5 м/с. Решение. По табл П4 для разности чисел зубьев ю = z - Zi = 65 = 21 = 44 принимаем = 6,9993. Определяем длину сопряженной ветвн в шагах по формулам (14)! . Yyd = /ЩУГ» 42,73,- принимаем = 42. Определяем единое межцентровое расстояние в шагах по зависимости со = Уе+С1 = 1/422 + 6.99932 = 42.579. Согласно табл. П1 по величинам со = 44 н /j = 42 принимаем действительную пси правку A>4j на единое межцентровое расстояние А н поправку Д£, на длину цепного контура в шагах: ДЛ, = 0,345; Д£ = 19. Межцентровое расстояние (мм) определяем по зависимости (12)5 A=Aft= {А + й.А) t = (42,679 + 0,345) 19,05 = 817,70 мм. Пример 1. Провести расчет межцентрового расстояния и длины замкнутого цепного контура двукэвездной передачи. Исходные данные: приводная роликовая цепь типа ПРЛ-25, 4-5000; шаг цепи t = = 25,4 мм; число зубьев ведущей и ведомой звездочек z, = 9, z., = 45; межцентровое расстояние Л„ = 550 мм; положение передачи - горизонтальное, скорость движения цепи 4 = 3 м/с. Решение. По табл. П4 для разности чисел ю = Zj - г, = 45 => 9 = 36 прит нимаем = 5.7264 Определяем длину сопрягаемой ветви в шагах по формуле (14) Рис. 10. Схема регулировки натяжения передвижными опорами Длину цепного контура в шагах определяем по формулам {15)s 2Л + г, - Д£, 2-42 Ч- 65 - 19 = 130: 130-19,05 = 2476,5 мм. Предельные отклонения на межцентровое расстояние принимаем по табл. 8 гл Б при 1]) = 45°: нижнее допускаемое отклонение . -0.35 - - »f - - 0.41 1000 - 700 верхнее допускаемое отк.поиение Дав-0,40--1000-700--" Установочное межцентровое расстояние Лд«= 817.7:g2 817,29-v-818.12 мм. Пример 3. Спроектировать двухзвездную цепную передачу с регулированием провисания цепи передвижением опоры меньшей звездочки (рис. 10) с повышенным синфазным движением цепи за весь период работы. Прн этом требуется выбрать оптимальные параметры для исходного цепного контура: установить величину одного передвижения опоры и соответствующее увеличение среднего шага цепи; определить суммарный путь передвижения Sj; опоры при предельном увеличении шага = 2.5 %. Исходные данные: приводная роликовая цепь ПРЛ-15, 875-2270 по ГОСТ 13568 - 75; число зубьев звездочек г, = 18 и = 40; предварительное межцентровое оасстоянне Ло == 475 мм; скорость движения цепи v = 2,8 м/с. Решение По табл. П4 для разности чисел зубьеь со = г, = 40 - 18 = 22 принимаем = 12.2309. Определяем длину сопряженной ве1ви в шагах по формуле (14): Единое межцентровое расстояние в шагах = V(i -f = ]/зо2 -f 12,2309 = 30,203. По табл П1 по величинам со = 22 и - 30 принимаем действительную поправку hAf на единое межцентровос расстояние А и поправку hL на длину цепного контура в шагах: Д/4( = 0.095; = 10 МежцентроЕое расстояние (мм) определяем по формуле (12) А = Att = (Лщ -f ДЛ) t = (30,203 -f 0,095) 15.875 = 480.98. 0 1 2 3 4 5 6 7 8 9 10 [ 11 ] 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 |
