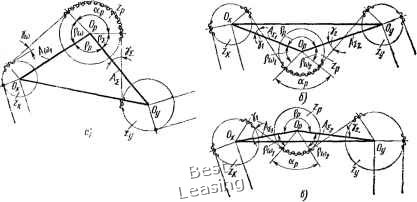

Рис. 16. Схемы расположения звездочек внутри и снаружи цепного контура

МОЙ звездочки Zp находится между осевой линией, соединяющей центры О.Оу смежных звездочек с цепным контуром на дуге обхвата (основной случай).

Значение угла обхвата независимо от порядка разменения звездочек по числам зубьев (рис. 16, б) определяют из уравнения

Рр = 2" - («р + hi + = " - «р + Vi + Ya-где p.j,j и Pj,, - углы синфазности (табл. ПЗ); vj и у - углы наклона (таблЛЧЗ).

Этот случай является основным при расположении рассчитываемой звездочки снаружи контура между двумя смежными звездочками, размещенными внутри контура.

На рис. 16, в показан еще один случай, когда размещаемая по углу рр звездочка Zp находится снаружи цепного контура между двумя смежными звездочками, расположенными внутри контура. В отличие от предыдущей схемы (см. рис. 16, б) местоположение центра Ор рассчитываемой звездочки находится на противоположной внешней стороне осевой линии 0 - О дальше от ее центра.

Угол пересечения при расчете такой схемы по треугольнику определяют по формуле, принципиально отличающейся от рассмотренных выше:

Рр = «р + Р(Й1 + Р(02-

Подобные схемы (см. рис. 16, в) применяют в основном при расположении натяжной звездочки, когда износ шарниров еще невелик, а также в цешЕых контурах, когда звездочка имеет значительно большее число зубьев Zp, чем две другие, смежные с ней. находящиеся с внешней стороны цепи.

Рассмотренные выше случаи определения углов р пересечения в зависимости от местонахождения рассчитываемой звездочки (см. рис. 15 и 16) распространяются на все многозвездные цепные передачи независимо от числа звездочек в них и расположения их в цепном контуре.

Приведенными выражениями следует пользоваться для создания условий размещения на дугах обхвата целого числа звеньев, что будет способствовать повышению работоспособности спроектированной многозвездной цепной передачи.

Допускаемые отклонения на межцентровые расстояния многозвездных цепных передач рекомендуется принимать симметричными, равными половине поля допуска, по табл. 8,.гл. 5. Исключения составляют межцентровые расстояния натяжных и оттяжных звездочек

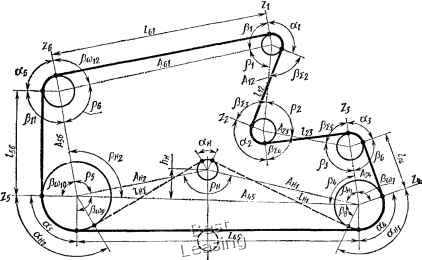

Рис. 17. Схема семизвездной передачи

Пример. По предельным значениям параметров, указанных в начальной схеме семизвездной цепной передачи (рис. 17), включающей натяжную звездочку = 15, требуется установить мсжцеитровые расстояния для каждой пары смежных звездочек, рассчитать длину исходного цепного контура применительно к новой цепн, определить длину замкнутой изношенной цепн при перемещении натяжной звездочки на расстояние Л и возможность удаления при этом из контура не менее двух звеньев.

Исходные данные:

приводная роликовая цепь ПРЛ-19.05-2950;

число зубьев звездочек z, = 15; z, = 17; г, = 21; = 37; 2, = 51; Zo = 24; г ~ 15} предварительные межцентровые расстояния (мм1 согласно начальной схеме составляют: = 420 ± 2; = 420 ± 2; А= 270 ± 1.5; Л = 1280 ± 3; А = 484 ± 2; Л = 992 ±: 2;

углы пересечения осей межцентропых расстояний в центре рассчитываемых звездочек согласно начальной схеме имеют следующие значеиия: р, = 72 ± 2°; р, = 82 =ь 3°: р, = 120 ± 3°: Pi = 90 ± 2°; рв = 104 ± 4°; р. = 95 ± 2°;

расстояние перемещения натяжной звездочки от лниии межцентрового расстояния Л« до центра натяжной звездочки »j=100 мм; прн этом Л

и угол - 144°;

натяжная звездочка должна быть введена по взаимодействие с цепью после наличия провисания холостой ветви

Решение. По табл П4 для звездочек, расположенных внутри контура без пересечения линии межцеитровых расстояний и сопрягаемых отрезков цепн, по величине разг ности чисел зубьев звездочек принимаем величину С.

562 мм; Л„., = 657 мм

и округляем до ближайшего целого числа:

Л. = 21; /,„=21; /,,, = 14; /, = 67; ,,, = 25; /,„=52.

Определяем единое межцентровое расстояние:

2, J = 21.615; Л2 = 21.861; Лз, = 14.229;

= 67.037; = 25.366; Л,,= 52,019.

Межцентровое расстояние, мм

A, = A,t или A. = Ayt; /со i

тогдв

А S = 411,78 мм; Л,, = 416,45 мм; Л « = 271,06 мм; An = 1277,05 мм; А = 483,22 мм. Л„, = 990,96 мм.

Определяем суммарное число звеньев, содержащихся в сопрягаемых прямолинейных отрезках цепи,

2 = 21 + 21 + 14 + 67 + 25 + 52 = 200. 1

По табл. П2 выбираем для случая отсутствия пересечения И и углы сиифаз-иости (в радианах):

Р„, = 1.3927; Р„, = 1,5379; Р„,„ = 1.4017; Р„, = 1.Б4Э6.

По табл. ПЗ выбираем для случая пересечения Л £ иуглы синфазности (в радиа?

иах):

Р2г = 1.3306; Рх, = 1.28*3. Переводим углы сиифвзиости в градусы:

Гсо, =79"48; Р„„=88«7: Ро),„ = 8019: Рсо„ = 8827; р.ТбН; Pj. = "">49.

Определяем смежные углы р:

Pj = 180° - Рю„ = 180° - 8827 = 91°33; Pg = 180° - Рщ, = 180° - 79°48 = 100°12; Pg = 180° - = 180° - 88°7 = 91°53; рд = 180° - рщ, = 180° - 80°19 = 99°41.

Определяем предварительные углы обхвата цепью звездочек!

aj = 360° - (Pj + Pj 4- P2s) = 30° - (72° + 91°33 + 76°14) = 120°13; «2 = 360° - (Pjj + Ps, + PzJ = 360° - (82° + 76-14 + 73°49) = 127°57;

По табл. П5 для случая пересечения линии межцентровых расстояний и сопрягае" мых отрезков цепи по сумме чисел зубьев Z принимаем величину с\,

с=26,27Ц при = 15 + 17 = 32;

с = 36,9121 » = 17 + 21 = 38.

Определяем длину сопрягаемой ветви непн:
