следования [3, 14, 22], результаты экспериментов и испытаний, проведенных автором, анализ уравнений для расчета цепи на долговечность [1, 9, 29, 30]. Расчет цепных передач по износостойкости обоснован экспериментальной зависимостью между давлением р в шарнире цепи и износом (путем трения S): fTS - const. В практике расчета цепных передач по износостойкости при работе роликовой цепи в условиях обильной смазки, способ которой соответствует заданной скорости движения, принимают показатель степени те= 3. Следовательно, для данных условий может быть принято уравнение /ygSg = p8S const. (51) В работе [14] приведено уравнение, характеризующее влияние различных параметров передачи {At, и; Zi) на работоспособность цепи, выведенное из основной зависимости с учетом факторов и параметров, определяющих долговечность цепи: д. ПоО+ир) „ 4(1+и) Для двух цепных передач, имеющих одинаковые значения параметров Af, г, и и, но различные скорости движения цепи, основная зависимость (52) примет вид plVp = lfiv. (53) Учитывая, что зависимость между давлением в шарнире и его износом близка к линейной [1, 3], уравнение (52) можно привести к виду где Ро - базовое допускаемое давление в шарнире цепи, МПа; Го - базовая скорость движения цепи, м/с; р - допускаемое давление в шарнире цепи (МПа) при заданной скорости V, м/с. Сопоставление различных источников (см. рис. 18) и результатов испытаний показало, что для передачи с исходными параметрами Af = 50; « = 2,5 и Zi = 17, работающей с обильной смазкой (kc = 1) в условиях спокойной нагрузки (ky = 1), при обеспечении срока службы цепи по износостойкости, равного 7000 ч при = = 2%, значение левой части уравнения (54) равно 25. Исходя из этого, базовое давление, обеспечивающее достаточную долговечность цепи, согласно уравнению (54) может быть определено по формуле [Ы=Ро- = --. (55) Для цепных передач, имеющих одинаковые параметры {А, и, Zi) и постоянное значение р - 25, исходное уравнение срока службы цепи по износостойкости шарниров может быть записано так: C,pA,CpVv. (56) Исходя из уравнения (56), срок службы цепи в зависимости от заданного давления и скорости движения цепи определяют по выражению CCY- = - (57) Экспериментально установлено, что в исходной двухзвездной цепной передаче, отвечающей условию р \Гх) = 25 за 1000 ч работы при смазке способом, со- Рис. 20, Зависимость коэф- рости движения цели р: 1-Н - по рекомендуемому методу (условия см. табл. 8 гл. 3); 9 -14 - по D1N 8195 (9 - при работе без смазки; 10 - при недостаточной смазке для и 4; 11 - при %t недостаточной смазке для ц < 4; 12-14 - условия см. пп. 5, 6, 7 табл. 8 гл. 3)

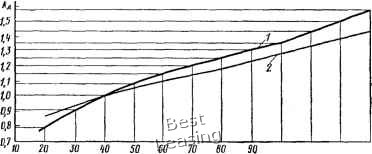

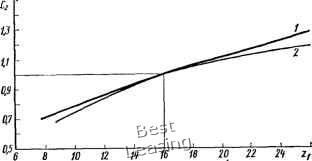

ответствующим заданной скорости движения (kc = 1), происходит увеличение среднего шага цепи типа ПРЛ по ГОСТ 13568-75 (с учетом среднего значения приработки) на величину Д = 0,26-т-0,32 % [1, 3]. При среднем значении Д/о(.р= 0,29 %, полученном в результате испытаний цепей типа ПРЛ по ГОСТ 13568-75, срок службы Со (в ч) исходной цепной передачи при заданном увеличении среднего шага Д/ (в %) цепи составляет С„ = 1000 Д< 0,29 = 3485Д<. Тогда срок службы цепи ПРЛ для исходных параметров определится по фор- муле С = -:34=87 100 (58) Срок службы цепей различных типов (кц, km), работающих в цепных передачах, отличающихся параметрами (At, и, г,) и условиями работы (кс, ку) от исходных, определяют с учетом поправочных коэффициентов по выражению 87 100Д, , t ыь ь -3- kjikmkczkAku- pYv ky (59) Поправочные коэффициенты, входящие в формулу (59), учитывающие тип цепи ц, рядность km и характер нагрузки ку, см. на с. 98 и в табл. 2 и 3 гл. 3. Поправочный коэффициент смазки кс (рис. 20) учитывает характер трения, обоснованный экспериментальными зависимостями между давлением и износом. Значение кс следует принимать в соответствии с заданной скоростью движения цепи и коэффициентом способа смазки (см. табл. 4 гл. 3): и "-СП Рис. 21. график поправочных коэффициентов с: / - по рекомендуемому методу; 2 - по DIN 8195 Поправочный коэффициент Cz на число зубьев меньшей звездочки (рис. 21) учитывает влияние многоугольной формы звездочки и хордальной нагрузки, коэффициент вычисляют по формуле [Ю] 0.25/г1. (60) Поправочный коэффициент учитывает влияние межцентрового расстояния на долговечность цепи (рис. 22). В практике этот коэффициент принимают исходя нз того, что чем длиннее цепь, тем реже прн одинаковых условиях каждое звено входит в зацепление со звездочкой и тем меньше износ в шарнирах. Для определения k/i принята расчетная зависи.мость (61) Поправочный коэффициент fe„ на передаточное число в практике принимают из соображений, что в обычных цепных передачах с увеличением его значения снижаются неравномерность вращения ведомой звездочки н инерционные нагрузки W0 т Ае.шагаб Рис. 22. График поправочных коэффициентов ft: ; - по рекомендуемому методу; 2 - по DIN 8195 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 [ 20 ] 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 |
