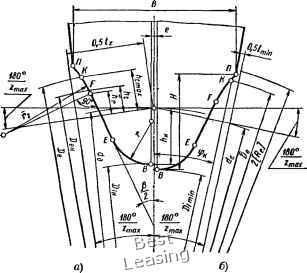

Рис. 1в. Профиль унифицированного радиального пуансона для чисел зубьев 2=16-f-22 с В = const, построенный иа базе профиля при г - 22: а - положение при D. - £>j,„ax- ~ положение прн £>,-,„i,= где R2 и Фа определяют по минимальной величине диаметра впадин Di по формулам (15) и (16). Заданное значение /пип обеспечивается, если ширину В илн высоту Н радиального пуансона в плане принимать по (}юрмулам (см. рис. 16) £ mm где [Re] определяют по (}юрмуле (23). При профилировании звездочек спаренными угловыми фрезами или пальцевой фрезой в условиях мелкосерийного производства целесообразно, чтобы половина угла зуба у была постоянной, а угол впадииы изменялся. При нарезании зубьев обычной дисковой фрезой, например по ГОСТ 16229-70, угловые параметры основного профиля не сказываются на количестве инструментов, так как во всех случаях требуется одна дисковая стандартная фреза толщиной 2-8 мм. Однако с целью снижения трудоемкости изготовления предпочтительным является профиль с прямолинейной поверхностью по всей длине зуба. Это обеспечивается, если коэффициент хордальной высоты вуба kt находится в пределах fe < 1 - 1/Х. Например, для приводных длиинозвенных роликовых цепей типа ПРД-38-3000 по ГОСТ 13568-75 эта величина не должна превышать 0,58-0,67, При изготовлении звездочек методом поперечной накатки, когда один накатник применяется для звездочек в некотором интервале чисел зубьев, необхо- димо учитывать погрешность профиля зуба. Если погрешность профиля накатанного зуба превышает допустимый предел, необходимо сужать диапазон чисел зубьев с таким расчетом, чтобы погрешность профиля по нормали ие превышала 0,02-0,03 t. Рядность зубчатых венцов В цепных передачах применяют звездочки с одно-, двух-, трех-, четырех-и шестирядными, а в ряде случаев и восьмирядными зубчатыми венцами. Наиболее широко распространены звездочки, предназначенные для работи с однорядными приводными цепями. В многорядных зубчатых венцах (шесть и более) применяют звездочки и приводные цепи с очень высокой точ1юстью. Например, допуск на шаг зубьев не должен превышать fi <: 0,0016 V /г, а допускаемое отклонение по радиальному биению окружности впадин должно быть <0,004 Ytz мм. Еще более высокие требования предъявляют к монтажу и эксплуатации таких звездочек: в многорядной цепи радиальный зазор в шарнирах меньше, чем в однорядной цепи, поэтому способность цепи осуществлять поворот в пространстве на некоторый угол, компенсирующий неточность монтажа, снижается пропорционально числу рядов. Кроме того, раснространение звездочек с числом рядов /Ир = 4 ограничивается допускаемой нагрузкой, которая снижается с увеличением числа рядов. Так, вращающий момент, передаваемый многорядной цепной передачей, М = ilm mpMi, где ifm- коэффициент, учитывающий рядность передачи; /Ир - число рядов передачи; Mi - предельный вращающий момент, передаваемый однорядной цепной передачей тех же параметров. Коэффициент ifm зависит от числа рядов /Ир: ...... 1 2 3 4 5 6 7 8 ...... I 0,95 0.9 0.85 0.80 0.7Г. 0.70 0.С5 Шести- и восьмирядные звездочки применяют только в тех случаях, когда использование звездочек с меньшей рядностью ограничивается предельно до пускаемой частотой вращения, что вызывает необходимость уменьшить шаг цепи при сохранении ее нагрузочной способности. Профили в поперечном сечении зубьев Поперечное сечение венца звездочки, как и основной профиль зуба, должно обеспечивать свободный ход звеньев цепи в зацепление, компенсацию некоторых неточностей монтажа и неполадок, возникших при эксплуатации. Поэтому в зацеплении между зубьями звездочки и внутренними пластинами цепи должен быть гарантированный зазор, определяемый по формуле S„ > 0,07Ввн Vmp- Общая ширина зубчатого венца звездочки для приводных цепей b={Ban-Su) + {mp-l)Am, где Ащ - расстояние между продольными осями зубьев, мм. Для лучшего направления цепи при ее движении и предохранения ог наскакивания внутренних пластин на вершины зубьев поперечный профиль их скругляют или выполняют с угловыми скосами (рис. 17). Закругления зубчатого венца в поперечном сечении выполняют в основном на звездочках, предназначенных для взаимодействия с приводными роликовыми Рис. 17. Профиль зубьев звездочек в поперечном сечении; а-в - по ГОСТ 591-69; г-ж - по гост 592-75 ИЛИ втулочными цепями при ско-юсти их движения более 3 м/с. величина радиуса закругления Гд, центр которого расположен на некотором расстоянии h от вершины зуба, регламентируется стан-дартами и находится в пределах Гз= (1,3-1,7) D. Звездочки с малыми радиусами закругления в поперечном сечении применяют в цепных передачах, которые в процессе работы испытывают толчкообразные нагрузки или по условиям эксплуатации должны передвигаться вместе с машинами (например, мотоциклы, мопеды и др.). Ширина вершины зуба (см. рис. 17) в результате наличия закругления меньше, чем основание зуба (в среднем на 0,5£)), и определяется формулой JO-fS Расчетами установлено, что приведенным предельным значениям Лд и 6 соответствуют угловые скосы, угол которых составляет: при Гз= 1,7D Vi= 14ч-15°; при Аз= 1,3£> Yi= 20--21°. Угловые скосы обычно делают на звездочках, предназначенных для работы с тяговыми, грузовыми и приводными цепями при скорости движения не более 3 м/с. Угловые скосы следует принимать в пределах у, = 10-=-20° в зависимости от назначения, точности монтажа с учетом возможных нарушений в процессе эксплуатации. Для худших условий следует принимать звездочки с большими угловыми скосами (vi> 15. Высота профильной части поперечного сечения зуба, отсчитанная от его вершины, составляет для приводных роликовых цепей ft= (0,7ч-0,8)£>, для тяговых пластинчатых и разборных цепей, а также приводных цепей, работающих при скорости движения не более 3 м/с, й= (0,3-0.6) D. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 [ 52 ] 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 |
