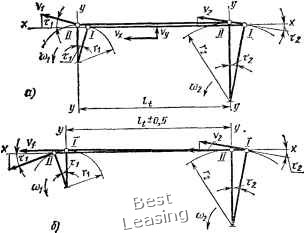

Рис. 1. Схема цепной передачи; замененной шарнирным четырехзвенником Скорость же движения центра шарнира, выходящего из зацепления с ведомой звездочкой, и ее угловая скорость tOg зависят от вида движения звездочек (см. рис. 1): Положение кривошипов Синфазное движение Асинфазное движение I II "smln Скорость движения cos т. 1 cos Ts cos Ti "атш = 1 г, COST. "1 г. Угловая скорость г, ens Ti amax cos т, r, cos T, Непостоянство угловой скорости ведомой звездочки характеризуется коэффициентом кинематической неравномерности вращения g 2 2 max - 1 mln Щ max -\- Ь>2 mm При синфазном движении звездочек 0к = 2. cos Ti C0ST2 *-OTOBuea А. А. и др. COS Ту COST2 !0 а га зг г, Рис. 2. Зависимость коэффиииента неравномерности вращения 6 от числа зубьев меньшей 1ве<дочни г, {и == 1): / - при асинфазном движении; 2 - при синфазном движении 1,2 1,6 ifi Рис. 3. зависимость коэффициента иеравномериости вращения от передаточного числа и (2i = 10); 1 при асинфазном движении; 2 - при сннфазпом движении При асинфазнсм движении зведочек 1-COST, COST, 1 -f COS т, COS г., Согласно уравнениям (3) и (4) построена зависимость коэффициента неравномерности от числа зубьев ведомой звездочки (рис. 2), из которой следует, что коэффициенты неравномерности в передаче с синфазным движением практически не изменяются и находятся в пределах, близких к нулю, тогда как передача в обычном исполнении (асинфазное движение) работает неравномерно. С повышением передаточного числа (рис. 3) коэффициент неравномерности при асинфазном движении снижается, а при синфазном - повышается. Однако при синфазном движении его величина всегда остается значительно меньшей, чем при асинфазном движении (при «= 1, 2 он меньше примерно в 4,5 раза, при « = 2 - в 2,5 раза и при и = Ъ - в 1,2 раза). Передаточное число цепной передачи также является переменной величиной, зависящей от вида движения звездочек: при синфазном движении sin 1 sin т» tgt, при асинфазном движении Umm ~ sin Т; . tgi2 тпах - sin То Среднее же передаточное число ие зависит от вида движения звездочек В связи с изменением угловой скорости ведомой звездочки возникает угловое ускорение, максимальная величина которого (с~): при синфазном движении 2 1 . при асинфазном движении «п,ах = ± Ъ. где cDi - угловая скорость ведущей звездочки; ПП-1 в связи с неравномерным вращением ведомой звездочки приведенная к валу звездочки масса ведомой системы с моментом инерции / (кг-мм) создает на звездочке переменный инерционный момент, наибольшая величина которого составляет где Вшах - наибольшее угловое усжорение ведомой звездочки. Действие момента вызывает вдоль ведущей ветви динамическую силу Рда, Н: при синфазном движении 2000Afn,ax 2,2.10- г sinц2 ; при асинфазном движении 2000AW 2,2.10-/» sin4, Из уравнений (6) и (7) следует, что с увеличением частоты вращения ведущей евездочки динамическая сила Рдк при асинфазном движении звездочек возрастает интенсивнее, чем при синфазном (рис. 4). Таким образом, для достижения минимальной неравномерности движения цепи и звездочек, снижения динамических нагрузок, повышения долговечности и надежности цепных передач необходимо обеспечить синфазное движение звездочек. Для этого необходим правильный геометрический расчет цепного контура. Методы геометрического расчета двухзвездных цепных передач. Геометрический расчет цепной передачи заключается в определении номинальных значений межосевого расстояния А и длины цепи L по известным значениям шага цепи t, чисел зубьев звездочек Zi и и предварительного межосевого расстояния Ад. Известно значительное число методов геометрического расчета цепных передач. Во всех этих методах используется стандартная схема расчета, включающая предварительное определение числа звеньев в цепи Ц или ведущей ветвя округление его до целого (L/ или It) и определение окончательного межосевого расстояния А. Однако они базируются на различных схемах цепного контура и поэтому рекомендуют различные формулы для определения L и А. Наиболее широко распространены три метода. Метод 1 (рекомендуется И. П. Глущенко, Д. Н. Решетовым и зарубежными стандартами, в частности DIN) [6, 20, 29]. Расчетная схема цепного контура принята по аналогии с ременной передачей и включает звездочки, замененные блоками с диаметрами, равными диаметрам делительных окружностей звездочек, и цепь, представленную в виде гибкой нити (рис. 5). Предварительное число звеньв в цепи определяют по формуле 0 1 2 3 4 5 6 7 8 [ 9 ] 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 |
