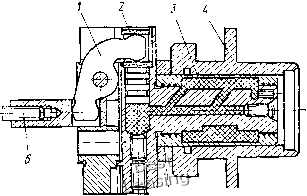

0,5/ 777) Форма и размеры тонкостенной втулки должны обеспечивать достаточную ее деформацию для надежного зажима детали на втулке при обработке детали на станке. При конструировании патронов и оправок с тонкостенными втулками с гидропластмассой рассчитывают: 1) основные размеры тонкостенных втулок; 2) размеры нажимных винтов и плунжеров у приспособлений с ручным зажимом; 3) размеры плунжеров, диаметр цилиндра и ход поршня для приспособлений с механизированным приводом. Исходными данными для расчета тонкостенных втулок являются диаметр отверстия или диаметр шейки обрабатываемой детали и длина /д отверстия или шейки обрабатываемой детали. Для расчета тонкостенной самоцентрирующей втулки (рис. VI.6> примем следующие обо* значения: D - диаметр установочной поверхности центрирующей втулки 2, мм; /г -толщина тонкостенной части втулки, мм; Г -длина опорных поясков втулки, мм; t - толщина опорных поясков втулки, мм; Адоп -наибольшая диаметральная упругая деформация втулки (увеличение или уменьшение диаметра в ее средней части) мм; Smax-максимальный зазор между установочной поверхностью втулки и базовой поверхностью обрабатываемой детали I в свободном состоянии, мм /к - длина контактного участка упругой втулки с установочной поверхностью обрабатываемой детали после разжима втулки, мм; L - длина тон» костенной части втулки, мм; /д -длина обрабатываемой детали, мм; 1)д - диаметр базовой поверхности обрабатываемой детали,, мм; d -диаметр отверстия опорных поясков втулки, мм; р -давление гидропластмассы, требуемое для деформации тонкостенной втулки, МПа (кгс/см); ri - радиус закругления втулки, мм; М-рез = РгГ - допустимый крутящий момент, возникающий от силы резания, Н-м (кгс-см); Pz - сила резания, Н (кгс); г - плечо момента силы резания, см. Последовательность расчета тонкостенной втулки (рис. VI.6). Диаметр Лд принимают по рабочему чертежу обрабатываемой детали. 1. Определяют наружный или внутренний диаметр D = 2a в зависимости от наружного или внутреннего диаметра £>д базовой поверхности обрабатываемой детали. Базовая поверхность детали должна быть обработана по 2-3-му классам точности, установоч- Рис. VI.6. Тонкостенная втулка аая поверхность тонкостенной втулки изготовлена по 2-2а клас« сам точности с ходовой посадкой. 2. Длину L средней части тонкостенной втулки (без утолщенных буртов) принимают: L= (1,0-1,2)/д. 3. Толщина h тонкостенной части L втулки: при D> 150 мм и L>0,3 D h = pDl{2EKD)\ при Z)>150 мм и L<0,3D где р - удельное давление гидропластмассы в полости втулки, МПа (кгс/см); 7? -радиус установочной поверхности втулки, см. Для определения h можно также пользоваться следующими формулами:
4. Максимальный радиальный зазор Smax между установочной поверхностью тонкостенной втулки и базовой поверхностью обрабатываемой детали, когда деталь не зажата: при зажиме по внутренней поверхности обрабатываемой детали •тах max min> при зажиме по наружной поверхности обрабатываемой детали тах тах д тщ- Практически принимают Smax = 0,014-0,3 мм. 5. Допустимая деформация тонкостенной части длинной втулки •(увеличение диаметра) в ее средней части где От - предел текучести материала центрирующей втулки, МПа (кгс/см2); £ = 2,06-101 (2,1 • 10«) - модуль упругости, Па (кгс/см); /(=1,2-1,5 -коэффициент запаса прочности втулки (принимают /С=1,4). При L>0,3D для втулок из хромистых сталей Д£),„„0,003£); из конструкционных сталей AD„„=0,002D; 6. Натяг при зажиме детали при А1)доп>5тах втулка центрирует и зажимает деталь; при А/)доп = 5тах втулка только центрирует, но не зажимает деталь; при А1)доц<5тах втулка не центрирует и не зажимает деталь, т. е. ее нельзя применять. 7. Гидростатическое давление р в полости тонкостенной втулки,-требуемое для зажима обрабатываемой детали, [МПа (кгс/см)] npHL>0,3D А ,t V / л при L<0,3D p = {2ADEh)ID\ p={i,25ADEh)/{Dn). 8. Определяют допустимой крутящий момент [Н-м (кгс-см)] при резании Мрез, который стремится повернуть обрабатываемую деталь на втулке. Чтобы деталь во время обработки не повернулась на втулке, максимальный крутящий момент Мщ&х от силы трения на поверхности втулки и детали должен быть больше Мрез: тах > М,, = Р,Г, УИ„ах=-5. 10 {2/llD) VDbD где Л, D, б выражены в мм. 9. Требуемая продольная сила [Н (кгс)] зажима обрабатываемой детали на тонкостенной втулке Q= 10 (2/г/0) 1/270 8D, где Л, D, б выражены в мм; б -запас деформации, создающий натяг при зажиме деталей втулкой. 10. Коэффициент длины контакта a=/JI = 0,5.-0,8. И. Высота рабочей полости тонкостенной втулки под гидропластмассу t-hH=-2y D. 12. Длина посадочного пояска втулки r=2,5yD. 13. Диаметр d отверстия для втулки с наружной установочной поверхностью для деталей с базовой поверхностью, изготовленной по 2-му классу точности. dD-2h-2!i-2, 3-За классам точности d = D~2h-2H2. Материал для изготовления тонкостенных втулок: при D< <40 мм -сталь 40Х с термообработкой до HRC 40; при D> >40 мм - сталь У7А с термообработкой до HRC 36. Технические условия на изготовление втулок: 1) допустимая разностенность тонкостенной части втулки: ±0,03 мм при D<40 мм; ±0,05 мм при D>40 мм; 2) допустимое биение установочной поверхности втулки относительно поверхности посадочных поясков и базовой поверхности приспособления не более 0,01 мм. Сопряжение втулки с корпусом выполняют по легкопрессовой или прессовой посадке 2-го класса точности. Диаметр do плунжера для передачи внешней силы давления на гидропластмассу, находящуюся в полости тонкостенных втулок: 0=1,21/0 при 0,125D</<0,25D; rfo=l,5"/D при 0,25D</<0,5D; rfo=l,8/D при 0,5D</<D. Принимают do= 10-20 мм. Материал плунжеров - сталь 45 с термообработкой до HRC 40-45. Плунжер с отверстием в корпусе соединяется по посадке А/С, Для хорошей герметичности плунжеры притираются по отверстию для получения зазора не более 0,01 мм. Последовательность расчета приспособлений с тонкостенной втулкой. 1. Определяем осевую силу Q на штоке цилиндра. При этом по формулам находят диаметр do плунжера и гидростатическое давление р [Па (кгс/см)] в полости приспособления и подставляют в формулу для определения силы Q [Н (кгс)]: д = (я/о/4)/;. 2. Определяют диаметр [м (см)] поршня цилиндра: А = 1/4д/(ялт1), где Рв = 0,4-=-0,1-давление воздуха в сети, МПа (обычно рв = 4- 5 кгс/см); Т1 = 0,85 - КПД привода. 3. Определяют ход поршня и плунжера: 1 = [4 (D - 2h) {l,s. + lMKiK2)]ldl, где /Ci = 1,15-1,2 - коэффициент запаса гидропласта в каналах; /(2 = 5-10 р - коэффициент упругости гидропласта при данном давлении гидропластмассы. На рис. VI.7 показана консольная оправка с тонкостенной втулкой и гидропластмассой. Обрабатываемую деталь 4 базовым отверстием устанавливают на наружную поверхность тонкостенной втулки 5. При подаче сжатого воздуха в штоковую полость пневмоцилиндра поршень со штоком перемещается в пневмоцилиндре влево и шток через тягу 6 и рычаг / передвигает плунжер 2, который нажимает на гидропластхмассу 3. Гидропластмасса равномерно Рис. VI.7. Консольная оправка с гидропластмассой давит на внутреннюю поверхность втулки 5, втулка разжимается; наружный диаметр втулки увеличивается, и она центрирует и закрепляет обрабатываемую деталь 4. § VI.5. Центровые оправки Жесткие центровые оправки показаны на рис. VI.8, а-г. Такие оправки применяют для установки полых деталей, обрабатываемых по всей длине и но торцам за одну установку, или деталей класса диски с базированием но центральному отверстию. Вспомогательной базой является торцовая поверхность детали, определяющая ее положение на оправке (рис. VI.8, б) в продольном направлении. Центровые цельные конические оправки / (ГОСТ 16211-70) (рис. VI.8, а) применяют при шлифовании полых деталей 2 по наружному диаметру. Базовое отверстие деталей должно обрабатываться по 2а-3-му классам точности. Обрабатываемую деталь насаживают на оправку при ударах торцом оправки о стальную подставку. На рис. VI.8, б показана гладкая центровая оправка /, на ее цилиндрическую поверхность устанавливают базовым отверстием обрабатываемую деталь 3, затем надевают съемную шайбу 5, Ключом, завинчивая гайку 4, зажимают деталь 3 с упором ее торцом в плоскость фланца 2 оправки /. Такие оправки применяют для обработки деталей на токарных и шлифовальных станках. В массовом производстве детали, обрабатываемые на многорезцовых станках, устанавливают (снимают) на гладкие со шпонкой

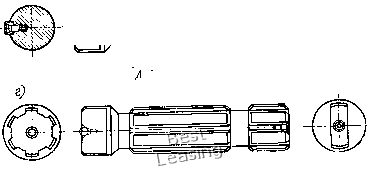

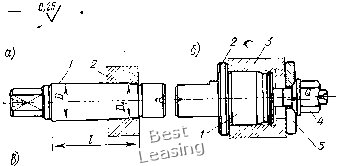

Рис. VI.8. Жесткие центровые оправки Для передачиоправкой крутящего момента от шпинделя станка №а ее правом конце имеется квадрат или лыски. При расчете жестких центровых оправок с прессовой посадкой обрабатываемых деталей требуется определить диаметр ее рабочей части. Исходными данными для расчета являются: номинальный диаметр d базового отверстия детали, длина базового отверстия /, наружный диаметр детали d\, верхнее 6i и нижнее бз отклонения номинального диаметра отверстия детали и момент Мрез (или осевая сила), возникающие при обработке детали и стремящиеся повернуть или сдвинуть деталь на оправке. Момент трения Мтр и сила трения Ртр, препятствующие перемещению детали на оправке, где /(=1,3-г-2 - коэффициент запаса; Мрез - момент резания от 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 [ 22 ] 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 |
