§ VII.5. Многошпиндельные и револьверные сверлильные головки

Многошпиндельные сверлильные головки применяют при одно-временной обработке (сверлении, зенкеровании, развертывании, нарезании резьбы) нескольких отверстий в одной детали или для последовательной позиционной обработки отверстий в нескольких деталях одновременно на агрегатном или сверлильном станках. На каждую позицию круглого стола агрегатного станка закрепляют по приспособлению, в которых устанавливают и зажимают обрабатываемые детали. Каждая позиция круглого стола агрегатного станка при повороте стола проходит загрузочно-разгрузочную зону, в которой из приспособления обработанную деталь снимают и в него ставят следующую деталь. В это время производится соответствующая обработка отверстий в деталях.

Многошпиндельные сверлильные головки подразделяются на специа.тьные и универсальные. Специальные головки применяют при обработке отверстий в деталях одного типоразмера, поэтому расстояние между осями шпинделей в таких головках постоянно. Универсальные головки применяют для обработки отверстий в деталях, различных по форме.и размерам; расстояние между осями шпинделей в этих головках можно изменять в соответствии с расположением отверстий в обрабатываемых деталях. Многошпиндельные специальные головки применяют в крупносерийном и массовом производствах, а универсальные головки - в серийном производстве. Для обработки отверстий в деталях различными режущими инструментами в серийном производстве следует применять шестишпиндельные револьверные головки.

Универсальные и специальные многошпиндельные головки могут иметь шестеренчатый или кривошипно-шатунный привод.

Головки с шестеренчатым приводом. Такие головки состоят из следующих элементов: корпуса; центрального вала с ведущей шестерней; промежуточных валиков с паразитными шестернями; рабочих шпинделей с ведомыми шестернями и державками для закрепления режущих инструментов.

Многошпиндельную сверлильную головку центрируют по буртику фланца гильзы шпинделя вертикально-сверлильного или агрегатного станка и закрепляют на фланце шпильками и гайками.

Ведущий валик многошпнндельной головки соединяют со шпинделем станка, от которого он вращается. В зависимости от расстояний между осями обрабатываемых отверстий детали головки

изготовляются с одно- или двухъярусным расположением паразитных зубчатых колес. Эти колеса передают вращение с ведущего на ведомые зубчатые колеса, установленные на рабочих шпинделях, и обеспечивают их вращение по часовой стрелке.

При обработке отверстий с близко расположенными осями применяют головки с дву.хъярусным расположением паразитных шестерен, устанавливаемых на рабочих шпинделях. В одноярусных головках паразитные шестерни устанавливают на промежуточные валики, они находятся в одной плоскости с ведомыми шестернями

Рис. VI 1.10. Специальная сверлильная четырехшпиндельная головка

рабочих шпинделей головки. Зубчатые колеса обычно устанавливают между опбрами шпинделей.

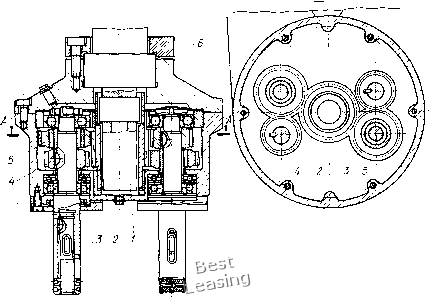

На рис. Vn.IO показана специальная сверлильная четырехшпиндельная головка для сверления четырех отверстий, расположенных в детали по окружности небольшого диаметра, поэтому выбирают головку с двухъярусным расположением шестерен. В головке установлены четыре паразитных зубчатых колеса 5 на четырех рабочих шпинделях 3 в два ряда: два в верхнем и два в нижнем.

На центральном ведущем валу У сидит длинное ведущее зубчатое колесо 2, которое находится в зацеплении с четырьмя паразитными зубчатыми колесами 5, н вращает их. В свою очередь паразитные зубчатые колеса 5 через зубчатые колеса 4 передают вращение четырем рабочим шпинделям 3 сверлильной головки. Рабочие шпиндели установлены на шариковых подшипниках. Осевые си.ты воспринимаются радиально-упорными подшипниками. В

рабочих шпинделях установлены оправки с конусными гнездами для закрепления режущего инструмента. Сверлильную головку центрируют и крепят на конце гильзы шпинделя станка двумя полукольцами 6.

Связи многошпиндельных головок с кондукторной плитой и приспособлением. Многошпиндельная сверлильная головка, несущая режущие инструменты, при опускании должна быть связана с кондукторной плитой и приспособлением для установки обрабатываемой детали. Эта связь необходима для точного совпадения осей рабочих шпинделей головки с осями кондукторных втулок и отверстий в обрабатываемой детали. Кондукторную плиту можно изготовлять заодно с корпусом приспособления или отдельно от него, т. е. подвесной.

На рис. VH.ll показана подвесная кондукторная плита 8, изготовленная отдельно от корпуса / приспособления (для упрощения чертежа показана обработка только одного отверстия).

Многошпиндельная головка 7 связана с кондукторной плитой 8 двумя скалками 5. Скалки нижними концами жестко закреплены в кондукторной плите гайками 2, а верхними концами свободно перемещаются в отверстиях 6 втулок, запрессованных в корпусе 7 многошпиндельной головки. С корпусом 1 станочного приспособления многошпиндельная головка 7 и кондукторная плита 8 связана двумя направляющими пальцами 4, которые нижними концами жестко закреплены в корпусе приспособления. Пальцы 4 входят в направляющие втулки 3 подвесной плиты 8 и обеспечивают связь и правильное направление осей кондукторных втулок подвесной плиты относительно осей отверстий детали 9, установленной в приспособлении. Пружины на направляющих скалках 5 при соприкосновении кондукторной подвесной плиты 8 с обрабатываемой деталью начинают сжиматься и при дальнейшем опускании головки, прижимают плиту к детали, и деталь зажимается.

В станочных приспособлениях с подвесными плитами удобно устанавливать и снимать обрабатываемые детали.

Универсальные и револьверные многошпиндельные головки. В универсальных многошпиндельных головках положение рабочих шпинделей относительно оси головки можно изменять, поэтому одной головкой можно обрабатывать различное число отверстий, расположенных на разных диаметрах окружностей деталей.

Имеется два типа универсальных сверлильных головок с приводом отзубчатых колес. К первому типу относятся головки колокольного типа, в которых держатели шпинделей и шарнирно-теле-скопические приводные валики могут перемещаться по окружности головки и сдвигаться или раздвигаться по радиусам относительно оси головки в зависимости от расположения обрабатываемых отверстий на деталях. Ко второму типу относятся головки с поворотно-передвижными кронштейнами, в которых размещены рабочие шпиндели головки. Конструкция головок второго типа более совершенна и поэтому применяется чаще. Для обработки отверстий в различных деталях на вертикально-сверлильных станках применя-

Рис. VII.и. Многошпиндельная сверлильная головка с подвесной кондук-

торной плитой

ют четырех- и шестишпиндельные головки с поворотно-передвижным кронштейном.

На рис. Vn.l2 показана типовая универсальная четырехшпиндельная сверлильная головка с поворотно-передвижными кронштейнами. Сверлильную головку центральным базовым отверстием в силуминовом корпусе 12 устанавливают на гильзу шпинделя станка и закрепляют двумя винтами 13. Шпиндель станка вращает установленное на шпонке на его конце ведущее зубчатое колесо }/, которое через промежуточные зубчатые колеса 8 я 5 передает вращение четырем рабочим колесам 15, сидящим на рабочих шпинделях /. В цилиндрическом пазу корпуса 12 установлены четыре сектора 9 с отверстиями, в которых расположены шарикоподшипники, сидящие на верхних концах пустотелых валиков 7.

В четырех поворотных кронштейнах 4 находятся шарикоподшипники для нижних концов пустотелых валиков 7, промежуточная втулка 6 и рабочий шпиндель / головки. Ослабив гайку 2 на болте 3, кронштейн 4 с рабочим шпинделем / можно повернуть вокруг оси болта на 360°. В требуелом положении каждый рабочий шпиндель крепится болтом 3 при завинчивании гайки 2 и винта 10. Болт 3 с гайкой 2 прижимает кронштейн 4 и сектор 9 к горизонтальной плоскости корпуса 12, а винт 10 и сектор 9--к цилиндрической поверхности корпуса. При ослаблении винта 10 сектор 9 с кронштейном 4 и рабочим шпинделем 1 можно повернуть на определенный угол относительно оси головки. При повороте сектора 9 винт 10 перемещается в пазах 14 корпуса головки.

На рис. Vn.l2 внизу дана схема для проверки расположения шпинделей по заданным координатам, состоящая из четырех заштрихованных участков. Каждый шпиндель / может занимать любое положение в пределах своего заштрихованного участка. Данная головка применяется для сверления отверстий, расположенных в детали по окружности или по диагоналям на вертикально-сверлильном станке модели 2135; максимальный диаметр обрабатываемых отверстий 18 мм.

Револьверная многошпиндельная головка. На рис. VII. 13, а дана конструкция шестишпиндельной револьверной головки для последовательной обработки отверстия в детали различными режущими инструментами. В головке устанавливают сменные шпиндели, приводы которых имеют различные передаточные числа. Такая конструкция головки позволяет без остановки и переналадки вертикально-сверлильного станка модели 2125 при последовательном повороте шпинделей выполнить различные виды обработки отверстия: сверление, зенкерование, развертывание, нарезание резьбы и цекование торцов.

Каждый шпиндель головки поворачивается в вертикальное положение для последующей обработки отверстия соответствующим режущим инструментом автоматически без остановки станка и переключения скорости. Для включения в работу очередного шпинделя с инструментом револьверная головка, закрепленная на пи-ноли станка, поднимается, регулировочный винт 7 упирается в
