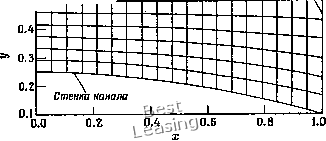

случаях это дает даже более точное представление для ошибки и может оказаться полезным и в многомерных задачах. Интерес представляет лишь первый член ошибки аппроксимации дифференциального приближения уравнения в частных производных. Порядок производной в этом члене зависит от используемой разностной схемы. Например, если для уравнения первого порядка используется схема второго порядка, то первый член 0.0101- 0.005 10 20 30 hQ 50 60 70 80 90 в Рис. 10.11. Распределение давления в задаче обтекания цилиндра; О - физическая координата;-неподвижная сетка размером 10 X Ю;---- адаптивная сетка размером 10 X 10. ошибки аппроксимации есть производная третьего порядка и локальная ошибка численного решения будет пропорциональна третьей производной. В результате сетка для некоторой конкретной задачи будет единственной в своем роде и будет зависеть от выбранной разностной схемы. Тем не менее применение такой сетки приводит к уменьшению ошибки. Другой задачей, представляющей интерес с точки зрения применения адаптивных сеток, является задача, в- которой отслеживается положение скачка. Пусть мы ищем установившееся решение двумерных уравнений Эйлера. Условия Гюгонио - Рэнкина для стационарного течения образуют требуемые соотношения параметров потока при переходе через любой разрыв, а требование слабого решения дифференциального уравнения в частных производных обеспечивает математическую связь между параметрами потока и углом наклона скачка. Если уравнения после установления по времени записываются в виде (10.55) то условия на скачке (см. § 4.4) задаются выражением [E]cosa, + [F]cosa2=-0, (10.56) где cosai и cos «2 - направляющие косинусы между единичными нормалями к скачку и осями х и у соответственно. Для исключения осцилляции скачок следует расположить так, чтобы cos «2 = 0. В этом случае 1Е] = 0. (10.57) Это означает, что вектор Е непрерывен при переходе через скачок. Последнее выражение должно быть подходящим образом дискретизировано. Это можно осуществить, применяя конечно-разностные методы, в которых построение сетки сообразуется с Рис. 10.12. Распределение узлов в вычислительной плоскости при адаптации сетки к положению скачка. положением скачка. Поскольку мы требуем, чтобы cosa2 = 0, то необходимо координатные линии только одного семейства направить вдоль скачка [MacCormack, Paullay, 1972]. Метод [Rai, Anderson, 1981] выстраивания линий одного семейства координат вдоль скачка основан на генерации скоростей узлов сетки, которые производят эффективное вращение сегментов линий, соединяющих узлы сетки, к направлению, параллельному поверхностям уровня одного из параметров потока. Рассмотрим показанное на рис. 10.12 распределение узлов в вычислительной плоскости. Пусть точка О есть середина сегмента, соединяющего точки Л и 5, и ft -любая физическая переменная, например давление. Согласно этому методу, скорость в любой точке С записывается в виде <,,,„ЩМ1, „0.58) где \hi\ и II - абсолютные значения градиентов h вдоль и по нормали к линии АВ, К и п-константы, гос - расстояние между точками О и С и задается следующим образом: 1, если sign (-) sign (т)о - ЛсХ О, 2, если sign (-) sign (т)о - Лс) > О, (10.59) а sign означает знак аргумента. Если положить, что и hr) положительны, а точка С находится ниже точки Л, то скорость узлов {lc)t также положительна, что указывает на сгущение узлов сетки в области с большими градиентами. Полную скорость узла получаем суммированием вкладов от всех сегментов Входное сечение Ось симметрии Выходное сечение o.s7 /.----------- - Рис. 10.13. Неподвижная сетка для расчета течения в двумерном канале в физических координатах х, у. в поле течения. Таким образом, линия сегмента вращается в направлении областей с большими градиентами и это вращение прекращается, когда эта линия становится параллельной поверхности постоянства Л, так как в этом случае либо Л = 0, либо кц = 0. Эта процедура позволяет локально адаптировать положение координатной линии к размещению областей с большими градиентами. Примеры, демонстрирующие этот метод, приведены на рис. 10.13 и 10.14. На рис. 10.13 изображен двумерный канал, положение стенки которого задается уравнением = 0.25+ (Уехи-0.25)2 Число Маха на входе равно 1.5, а давление на выходе выбирается таким, чтобы при л: = 0.5 располагался прямой скачок (расчет по одномерной теории). Поле течения рассчитывалось по зависящим от времени двумерным уравнениям Эйлера, записанным в дивергентной форме. 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 [ 86 ] 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 |
