Шаг резь-

Наружный диаметр d для резьб

Средний диаметр

Внутренний диаметр

бы Р, мм

с крупным шагом,

с мелким шагом.

U2, Dz, мм

di, Di, мм

12.701

11.835

14701

13.835

16.701

15.835

18.701

17.835

20.701

19.835

22.701

21.835

16.376

15.294

18.376

17.294

20.376

19.294

22.051

20.752

25.051

23.752

28.051

26.752

34051

32.752

40.051

38.752

46.051

42.752

54051

52.752

62.051

60.752

70.051

68.752

78.051

76.752

27.727

26.211

30.727

29.211

33.402

31.670

61.402

59.670

69.402

67.670

77.402

75.670

87.402

85.670

39.077

37.129

44752

42.587

60.103

57.505

68.103

65.505

76.103

73.505

86.103

83.505

96.103

93.505

2.4.2. Предельные отклонения метрической резьбы. Посадки с зазором

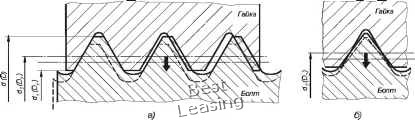

Резьбы при свинчивании контактируют только боковыми сторонами профиля, поэтому только средний диаметр, шаг и угол профиля резьбы определяют характер сопряжения в резьбе. Для компенсации накопленной погрешности шага (рис. 2.4, а) и погрешности угла профиля (рис. 2.4, б) производят смещение действительного среднего диаметра резьбы. Вследствие взаимосвязи между отклонениями шага, угла профиля и собственно среднего диаметра, допускаемые отклонения этих параметров раздельно не нормируют Устанавливают только суммарный допуск на средний диаметр болта и гайки , который включает допускаемые отклонения собственно среднего диаметра и диаметральные компенсации погрешности шага и угла профиля. Кроме этого, задается допуск на наружный диаметр болта d и внутренний диаметр у гайки D), т.е. на диаметры, которые формируются перед нарезанием резьбы и при измерении готовых изделий наиболее доступны




Рис. 2.4

Поля допусков основного отбора метрической резьбы для посадок с зазором по ГОСТ 16093-81 приведены в табл. 2.12. Цифры обозначают степень точности, а буквы - основное отклонение.

Длина свинчивания в силу конструктивных особенностей резьбовых соединений оказывает влияние на качество и характер сопряжения Установлено три группы длин свинчивания- S - короткие. Л/ - нормальные и L - длинные

К группе N относятся резьбы с длиной свинчивания не менее 2.24-Pcf- и не более 6.7 Р- cf- . Длины свинчивания менее 2.24Pcf- относятся к группе S, а длины свинчивания более 6.7 Pcf- - к группе L.

Точные значения длин свинчивания установлены ГОСТ 16093-81.

Класс точности - понятие условное (на чертежах указывают поля допусков); и его используют для сравнительной оценки точности резьбы.

Точный класс рекомендуется для ответственных резьбовых соединений Средний класс - для резьб общего назначения.

Грубый класс - для резьб, нарезаемых на горячекатаных заготовках, в длинных глухих отверстиях и т.п.

Таблица 2 12


Деталь

Класс точности

Поле допуска при длине свинчивания

S- короткая

N - нормальная

L- длинная

Наружная резьба (болт)

Точный

4h, 4д

Средний

5h6h, 5д6д

6h\ 6д,\ 6f, бе, 6d

7дбд

Грубый

Внутренняя резьба (гайка)

Точный

4Н5Н, 5Н

Средний

\6Н ,\6G

Грубый

7Н. 7G



Примечания.

1 Для получения различных посадок можно применять любые сочетания полей допусков резьбы болтов и гаек

2 Поля допусков, заключенные в рамки, рекомендуются для предпочтительного применения.

3 При длинах свинчивания S и L допускается применять поля допусков, установленные для длин свинчивания N.

Л Наиболее распространенной посадкой для крепежных метрических резьб является -

5 Таблица приведена в сокращении

2.4.3. Условные обозначения метрических резьб

Примеры обозначения посадок метрических резьб приведены на рис.2.5.

Если обозначение поля допуска наружного диаметра у болта или внутреннего диаметра у гайки совпадает с обозначением поля допуска среднего диаметра, его в обозначении не приводят (см. рис 2.5).

Пример условного обозначения резьбового сопряжения с левой резьбой и мелким шагом Р=1 мм: М12х1Ш-6Н/6д.


Поле

метрическая допуска допуска с крупным шагом среднего внутреннего Р= 1.75 мм диаметра диаметра D.J (шаг не указывается)

1{ I I Мелкий шаг I Р=1мм

Ш 1

М12Х1-7д6д


Поле Поле допуска

допуска наружного

среднего диаметра d дишетра

Поле допуска среднее и внутреннего диаметров резьбы

Поле допуска среднего и наружного диаметров резьбы

Рис. 2.5
