Первая тповая схема

нагружение б)

Рис. 2.7

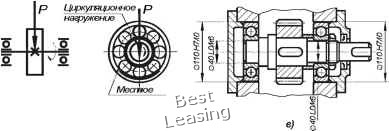

Втрая тповая схема

Циркуляционное L ШР нагружение \

Рис. 2.8

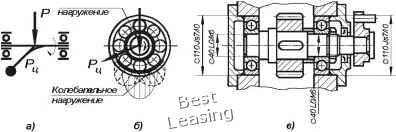

Трегвя тповая схема

14иркуляционное . р

Рис 2.9

Таблица 2.15

Посадки шариковых и роликовых радиальных и радиально-упорных подшипников

Вид кольца

Вид нагружения

Рекомендуемые посадки

Циркуляционное

L0 LO

п6 т6

L6 L6

л6 т6

Внутреннее кольцо, посадка на вал

Местное

L0 L0 L0 L0

js6 к6 д6 f6

L6 ив L6 L6

Js6 к6 д6 • f6

Колебательное

L0 L6 js6 js6

Циркуляционное

Наружное кольцо, посадка в корпус

Местное

Колебательное

Js7 Js7

10 le

Примечания.

1. Поля допусков, заключенные в рамки, рекомендуются при осевой регулировке колец радиально-упорных подшипников.

2. При регулируемом наружном кольце с циркуляционным нагружением радиально-упорных под-

Js7 Js7

шинников рекомендуются посадки

10 16

3. Таблица дана в сокращении

равнодействующая сил р и рц совершает периодическое колебательное движение, симметричное относительно направления действия силы р. на рис. 2.9, б штриховыми линиями показано последовательное положение эпюры нагружения наружного кольца подшипника на ограниченном участке дорожки качения, которая смещается справа налево и меняется по величине, такой режим нагружения кольца называется колебательным.

внутреннее кольцо воспринимает суммарную радиальную нагрузку последовательно всей окружностью дорожки качения, т.е. имеет циркуляционное нагружение.

рекомендуемые посадки приведены в табл. 2.15.

пример выбора посадок см. рис. 2.9, е.

Влияние типа подшипника на выбор посадок

тип подшипника оказывает определенное влияние на выбор посадки. выше был рассмотрен выбор посадок для подшипников радиальных и радиально-упорных шариковых и роликовых.

для тугих колец упорных шариковых и роликовых подшипников применяются посадки L0/]s6 или l6/?s6(pHC. 2.10).

рис. 2.10

Влияние режима работы и геометрических размеров подшипника на выбор посадок

уточненный выбор посадок с учетом режима работы и размеров подшипника производится в соответствии с рекомендациями, приведенными в гост 3325-85.
