3.1.6. Зависимые и независимые допуски

Допуски расположения или формы могут быть зависимыми или независимыми.

Зависимый допуск - это допуск расположения или формы, указываемый на чертеже в виде значения, которое допускается превышать на величину, зависящую от отклонения действительного размера рассматриваемого элемента от максимума материала.

Зависимый допуск - переменный допуск, его минимальное значение указывается в чертеже и допускается превышать за счет изменения размеров рассматриваемых элементов, но так, чтобы их линейные размеры не выходили за пределы предписанных допусков.

Зависимые допуски расположения, как правило, назначают в тех случаях, когда необходимо обеспечить собираемость деталей, сопрягающихся одновременно по нескольким поверхностям.

В отдельных случаях при зависимых допусках имеется возможность перевести деталь из брака в годные путем дополнительной обработки, например, развертыванием отверстий. Как правило, зависимые допуски рекомендуется назначать для тех элементов деталей, к которым предъявляются только требования собираемости.

Зависимые допуски обычно контролируют комплексными калибрами, которые являются прототипами сопрягаемых деталей. Эти калибры только проходные, они гарантируют беспригоночную сборку изделий.

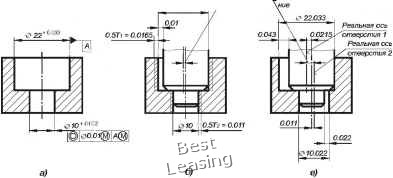

Пример назначения зависимого допуска приведен на рис 3.2. Буква "М" показывает, что допуск зависимый, а способ указания - что значение допуска соосности можно превышать за счет изменения размеров обоих отверстий.

Предельное отклонение от соосности, указанное на чертеже EPCmjn = 0.005 / о 22

Наибольшее предельное отклоне-от соосности ЕРСа. = 0.0325

Рис. 3.2

Из рисунка видно, что при выполнении отверстий с минимальными размерами предельное отклонение от соосности может быть не более ЕРСй = О 005 (см. рис 3.2, б) При выполнении отверстий с максимально допустимыми размерами значение предельного отклонения соосности может быть увеличено (см. рис. 3.2, е). Наибольшее предельное отклонение рассчитывается по формуле:

£РС„а = £РС„й + 0.5 (Т, + т2); epcrriax = 0.005 + 05- (0.033 + 0.022) = 0.0325 мм

3.1.7. Указание допусков формы и расположения поверхностей на чертежах

1. допуски формы и расположения поверхностей указывают на чертежах условными обозначениями. указание допусков формы и расположения текстом в технических требованиях допустимо лишь в тех случаях, когда отсутствует знак вида допуска.

2. при условном обозначении данные о допусках формы и расположения поверхностей указывают в прямоугольной рамке, разделенной на части:

в первой части - знак допуска;

во второй части - числовое значение допуска, а при необходимости и длину нормируемого участка;

в третьей и последующих частях - буквенное обозначение баз (см. табл. 3.5 и 3.7).

3. форма и размеры знаков, рамки, изображение баз приведены на рис. 3.3.

voy/? *н-

l:-?5:0q™) А

рис. 3.3

4. рамку рекомендуется выполнять в горизонтальном положении. пересекать рамку допуска какими-либо линиями не допускается.

5. если допуск относится к оси или к плоскости симметрии, то соединительная линия должна быть продолжением размерной линии (рис. 3.4. а). если же отклонение или база относятся к поверхности, то соединительная линия не должна совпадать с размерной (см. рис. 3.4, б, е).

для зависимых допусков возможно назначение в чертежах их нулевых значений. такой способ указания допусков означает, что отклонения допустимы только за счет использования части допуска на размер элементов.

Независимый допуск - это допуск расположения или формы, числовое значение которого постоянно для всей совокупности деталей и не зависит от действительных размеров рассматриваемых поверхностей.

Рис. 3.4

6. Если размер элемента уже указан, размерная линия должна быть без размера, и ее рассматривают как составную часть условного обозначения допуска.

7. Числовое значение допуска действительно для всей поверхности или длины элемента, если не задан нормируемый участок

8. Если для одного элемента необходимо задать два разных вида допуска, то рамки допуска можно объединять и располагать их так, как показано на рис. 3.5.

9. Базы обозначают зачерненным треугольником, который соединяют при помощи соединительной линии с рамкой допуска или рамкой, в которой указывают буквенное обозначение базы (см. рис. 3.5).

10. Если нет необходимости выделять как базу ни одну из поверхностей, то треугольник заменяют стрелкой (см. рис. 3.4, е).

11. Линейные и угловые размеры, определяющие номинальное расположение элементов, ограничиваемых допуском расположения, указывают на чертежах в прямоугольных рамках (см. табл. 3.5, 3.7).

12. Если допуск расположения или формы не указан как зависимый, то его считают независимым.

Зависимые допуски обозначают так, как указано на рис. 3.6. Знак "М" помещают.

после числового значения допуска, если зависимый допуск связан с действительными размерами рассматриваемого элемента (см. рис. 3.6, а);

после буквенного обозначения базы (см. рис. 3.6, б) или без буквенного обозначения в третьей части рамки (см. рис. 3.6, е), если зависимый допуск связан с действительными размерами базового элемента;

после числового значения допуска и буквенного обозначения базы (см. рис. 3.6, г) или без буквенного обозначения (см. рис. 3.6, д), если зависимый допуск связан с действительными размерами рассматриваемого и базового элементов.

Рис 3.5

0О.О2®а @0О.О2А® ©0О.О2@ а) 6) в)

ШШЕШШШШШЕШШ

Рис 3.6
