2. ДОПУСКИ И ПОСАДКИ ТИПОВЫХ СОЕДИНЕНИЙ 2.1. Шпоночные соединения Шпоночные соединения предназначены для соединения с валами зубчатых колес, шкивов, маховиков, муфт и других деталей и служат для передачи крутящих моментов Наиболее часто применяются соединения с призматическими шпонками. Размеры, допуски, посадки и предельные отклонения соединений с призматическими шпонками установлены ГОСТ 23360-78*. 2.1.1. Основные размеры соединений с призматическими шпонками Основные размеры шпонок и шпоночных пазов в соединениях с призматическими шпонками даны в табл. 2.1. Таблица 2.1 B j R=b2 g s- 45 l-h14 Диаметр Номинальный размер шпонки, мм Фаска S Номинальный размер паза, мм Глубина На валу и На втулке Гг Радиус г от 6 до 8 Св. 8 до 10 Св. 10 до 12 2x2 3x3 4x4 0.25 0.16 1.2 1.8 2.5 1.0 1.4 1.8 0.16 0.08 Св. 12 до 17 Св. 17 до 22 Св. 22 до 30 Св. 22 до 30 5x5 6x6 7x7 8x7 0.40 0.25 3.0 3.5 40 40 2.3 2.8 3.3 3.3 0.25 0.16 Св. 30 до 38 Св. 38 до 44 Св. 44 до 50 Св. 50 до 58 Св. 58 до 65 10x8 12x8 14x9 16x10 18x11 0.60 0.40 5.0 5.0 5.5 6.0 7.0 3.3 3.3 3.8 43 44 0.40 0.25 Допуски и посадки. В.И. Анухин Окончание табл 2 1
Примечания. 1. Длина шпонок должна выбираться из ряда: 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220. 2. Материал - сталь с временным сопротивлением разрыву не менее 590 МН/м (60 кгс/мм). 3. На рабочем чертеже проставляется один размер для вала U (предпочтительный вариант) и для втулки d + ?2. 4. В обоснованных случаях (пустотелые валы, передача пониженных крутящих моментов и т.п.) допускается применять меньшие размеры сечений стандартных шпонок 5. Пример условного обозначения шпонки исполнения 1 (с радиусом закруглений R = Ь/2) с размерами Ь = 18 мм, Л = 11 мм, ;= 100 мм: Шпонка 18х11х 100ГОСТ23360-78*. 2.1.2. Предельные отклонения и посадки шпоночных соединений Стандартом установлены поля допусков по ширине шпонки и шпоночных пазов Ь для свободного, нормального и плотного соединений (табл. 2.2). Таблица 2.2
Для ширины пазов вала и втулки допускаются любые сочетания указанных полей допусков. Рекомендуемые посадки приведены в табл. 2.3. Таблица 2.3 I I - попе допуска на ширину шпонки - поле допуска на ширину паза вала у /\ - поле допуска на ширину паза втулки Предельные отклонения на глубину пазов приведены в табл. 2.4. Таблица 2.4

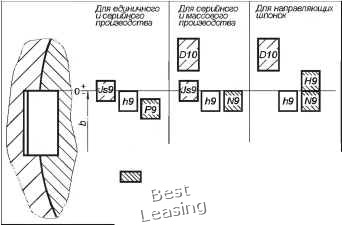

Пример простановки посадок шпоночного сопряжения показан на рис. 2.1. Рис. 2.1 0 1 2 3 4 5 6 [ 7 ] 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 |
