пус выполнен с отъемными лапками, позволяющими при стандартных деталях по-разному располагать вариатор в пространстве.

В вариаторе фирмы US. Electrical motors (рис. 76) корпус более основательный, двигатель фланцевый.

При конструировании вариаторов с целью хорошего охлаждения ремня должна быть предусмотрена вентиляция корпуса и обдув ремня и шкивов. Для этого в последнем вариаторе на кор-


Рис. 76. Вариатор корпусного типа с фланцевым двигателем

пусе предусмотрены жалюзи, а диски выполнены с лопастями. Вариатор выпускается для мощностей до 50 кВт с Д <: 10. При Л/" > 22 кВт применяются два ремня; пружина в зтом случае размещается между средними дисками ведомого вала.

Одной из первых клиноременные вариаторы стала выпускать фирма Reeves. На рис. 77 показана одна из последних моделей вариаторов этой фирмы. Ведущий шкив вариатора сидит на консольном валу фланцевого двигателя, а сам вариатор прифланцо-ван к редуктору, что создает весьма компактный привод. Перемещение дисков одностороннее; передвижные диски размещаются в шкивах с противоположных сторон. В вариаторе осевая сила не замыкается на ведущем шкиве, а передается на подшипники вала двигателя. Фирма выпускает вариаторы зтого типа с параметрами:

N, кВт, до............... 1,1 3 ... И 18 30 37

Д ................... 10 8 5,5 4 3

На рис. 78 изображен вариатор ВР-1 конструкции ЭНИМС [12], рассчитанный для работы при постоянной мощности. С этой целью ведущий шкив 2, сидящий на валу фланцевого электродвигателя 1, сделан пружинным. Ведомый шкив 3 регулируется принудительно. Вариатор может быть снабжен ручным или дистан-

ционным управлением. В последнем варианте регулирование производится серводвигателем 5 через червячную передачу, винтовую пару и ;систему рычагов 6. Для ограничения хода дисков поста-

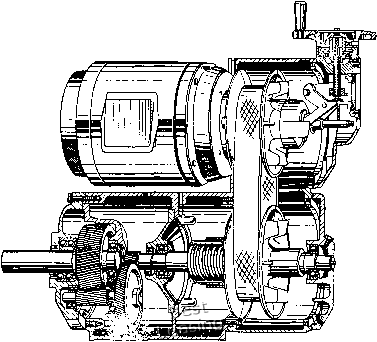

Рис. 77. Вариатор корпусного типа, скомбинированный с редуктором и фланцевым двигателем


влены концевые выключатели. Для отсчета угловой скорости ведомого вала на вариаторе устанавливается тахогенератор 4, соединенный с ведомым валом.

16. Техническая характеристика вариаторов ЭНИМС

Типоразмер

ВР-1 ВР-1 ВР-2 ВР-3 ВР-4

Марка электродвигателя

3 о.

и к j:;

<Я S и uj о.

N, кВт •

Л1**

кгс - м

Габаритные размеры, мм

я» и» о»

А61-4

63X20

1030

А61-6

63X20

1030

А52-4

63X20

1030

1060

А42-4

40Х 13

А42-4

40X13

* Мощность Wij, - при длительной работе на всем диапазоне; / при кратковременной работе и п, > 1500 об/мни. Момент Мг - на всем диапазоне. **» Включая массу электродвигателя.



Модификации ВР-2 и ВР-4 вариаторов ЭНИМС (рис. 79) приспособлены для работы при постоянном моменте сопротивления. Для этой цели подпружиненным сделан ведомый шкив. Характеристика всех типоразмеров вариаторов ЭНИМС дана

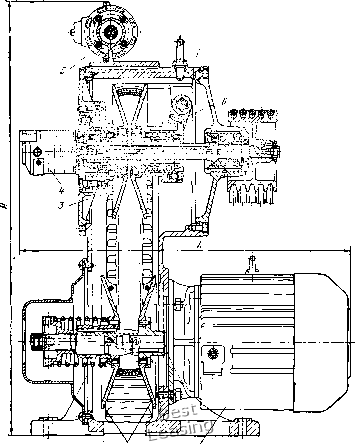

Рис. 78. Вариатор ВР-1 конструкции ЭНИМС

в табл. 16; выпускаются вариаторы ПО «Псковхпмлегмаш». Вариаторы могут изготовляться и в горизонтальном исполнении; КПД их 0,8...0,9. Вариаторы ЭНИМС устарели - диапазон их регулирования и передаваемые мощности существенно ниже возможных.

ВНИИРедуктором разработан ряд клиноременных вариаторов в наиболее распространенном диапазоне мощностей до 15 кВт. Техническая характеристика этого ряда по проекту ГОСТ дана в табл. 17. Приведенные в таблице значения крутящих моментов

действительны при «атах- Частоты вращения ведомого вала ограничены значениями п. = 3200 и 2200 об/мин соответственно при «1 = 1500 и 1000 об/мин. Конструкция вариатора МВР-3,36


У /Л \

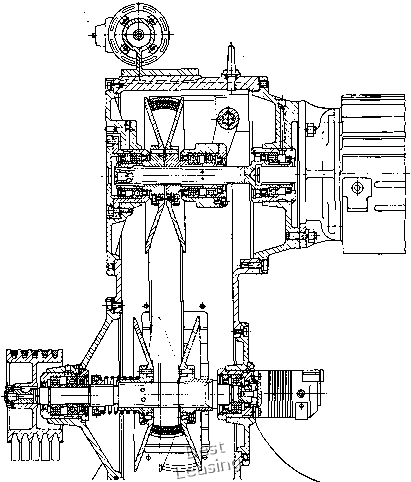

Рис. 79. Вариатор ВР-2 конструкции ЭНИМС для работы при постоянном моменте сопротивления

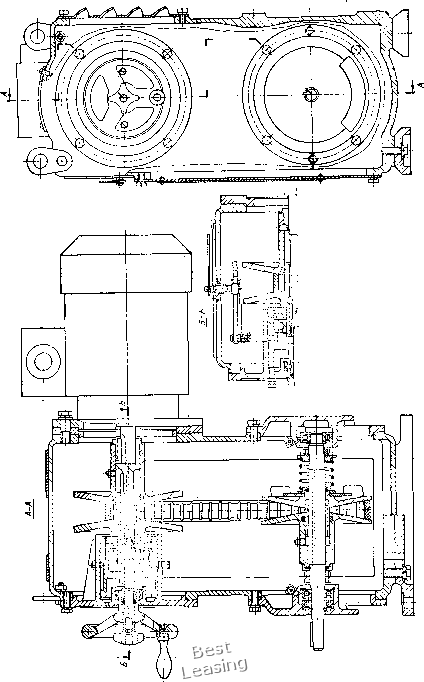

ВНИИРедуктора представлена на рис. 80. Вариатор рассчитан на передачу постоянного момента Мг = 0,26 кгс-м при Д = 6; ремень - 1-В25 по ОСТ 38,5.17-73.

Вариаторы с подпружинедшым шкивом обладают нежесткой характеристикой: при изменении нагрузки изменяется осевая




о о,

а S S X са

S 3 Ш К со

я &

CQ о

сила и диски этого шкива несколько смещаются, что изменяет передаточное число. Падение угловой скорости ведомого вала в этих вариаторах достигает 8% [12]. Наряду с этими вариаторами выпускаются также передачи с принудительным регулированием обоих шкивов. В них падение угловой скорости значительно меньше. На рис. 81 показан такой вариатор фирмы Wort-

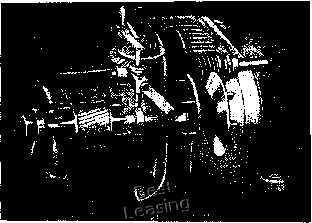

Рис. 81. Мотор-вариатор с рычажным передвижением дисков обоих шкивов

hington с перемещением дисков обоих шкивов рычажной системой. Как показано в разделе 2.2, для сохранения длины контура ремня и его натяжения постоянными по диапазону регулирования пере-

17. Техническая характеристика клиноременных вариаторов BP (по проекту ГОСТ)

Типоразмер

При «1 = = 1500 об/мии

При л, = = 1000 об/мин

Межосевое расстояние а, мм

Масса, кг

n. кВт

кгс.м

n. кВт

кгс.м

ВР-1

0,37

0,09

ВР-2

0,75

0,18

0,55

0,19

ВР-3

0,36

0,38

ВР-4

0,97

0,77

BP-5

1,33

1,41

ВР-6

2,65

ВР-7
