особенно важно в наиболее удаленных точках от начальной линий касания.

На рис. 147, а и б вектор Uo™ характеризует скорость относительного скольжения в произвольной точке А контактного пятна. Сравнение показывает, что при внутреннем контакте вектор Ооти меньше, чем при внешнем. Поэтому передача с внутренним касанием имеет более высокий КПД. Однако в передаче с внутренним контактом удается получить меньший диапазон регулирования в одной ступени, а сама передача при нескольких промежуточных пакетах дисков конструктивно более сложна.

В результате стремления повысить геометрический КПД многодискового фрикционного вариатора появилась показанная на рис. 148 схема многодисковой передачи с плоскими дисками. Между плоскими дисками этой передачи в специальных кронштейнах размещены разделенные сепараторами шарики, которые движутся по круговым траекториям, вследствие чего устраняется большая доля потерь от геометрического скольжения. Регулирование скорости достигается перемещением сепараторов с шариками, т. е. изменением эксцентриситета е. В отличие от других фрикционных вариаторов эта передача допускает регулирование скорости в неподвижном состоянии и обеспечивает широкий диапазон регулирования, начиная с частоты вращения ведомого вала, равной нулю. Применение таких вариаторов целесообразно при небольших мощностях (до 1 кВт).

Преимущественное распространение получила схема вариатора с внешним контактом конических дисков, схема с внутренним контактом применяется в основном в комбинации со схемой с внешним контактом в двухступенчатых передачах.

Схема с внешним контактом дисков выполняется в двух основных Модификациях:

с ведущим центральным и ведомым периферийным пакетами; с ведущими периферийными пакетами и центральным ведомым пакетом. В обеих модификациях ведущими звеньями являются конические диски, а ведомыми - отбуртованные.

Первая схема применяется в вариаторах на малую мощность (японской фирмой Sumitomo до 2,2 кВт, западногерманской фирмой Schaerer до 7 кВт). В связи с небольнюй передаваемой


Рис. 148. Схема многодисковой фрикционной передачи с плоскими дисками

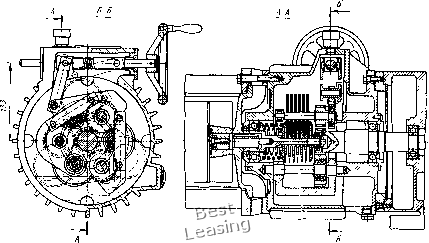

Мощностью в передачах, выполняемых по этой схеме, нет надобности увеличивать скорость вращения ведущих конических дисков. Последние располагаются непосредственно на входном валу вариатора (рис. 149). На этом же валу располагается нажимное устройство, состоящее из двух-четырех параллельно работающих пружин. Мощность с ведомых пакетов передается ведомому валу вариатора при помощи многопоточной редуцирующей зубчатой передачи, соединяющей периферийные шлицевые валики с выходным валом. Вариатор, показанный на рис. 149, имеет три периферийных пакета, вдвигание и выдвигание которых осуществляется


Рис. 149 Вариатор AS 3/15 фирмы Schaerer с ведущим пакетом конических

дисков

сблокированной системой рычагов и винтовой парой с маховичком на конце винта.

Вторая схема является наиболее распространенной схемой многодисковых вариаторов с внешним контактом. Благодаря расположению на входной стороне вариатора многопоточной мультиплицирующей зубчатой передачи частота вращения ведущих периферийных пакетов повышается до 5000 об/мин, что особенно важно при передаче значительных мощностей.

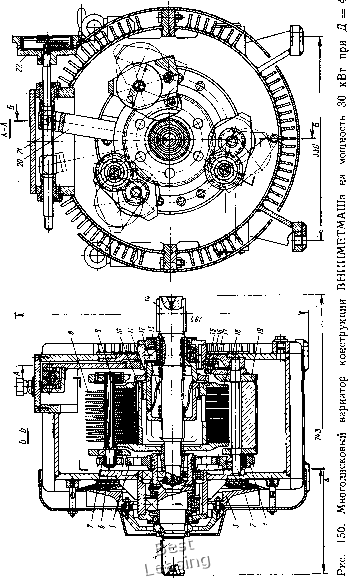

На рис. 150 показана конструкция многодискового вариатора, разработанная во в ВНИИМЕТМАШе по второй схеме. В этом вариатбре центральный пакет 9, состоящий из 16 отбуртованных дисков, имеющих Т-образное сечение, располагается на барабане 10, сидящем на выходном валу 14. Ведущие конические диски 8 образуют три симметрично расположенных по периферии пакета с 15 дисками в каждом. Конические диски сидят на шлицевых валиках 6, опоры которых размещены в <аретках 19, имеющих возможность поворачиваться вокруг осей 2. Благодаря этому

9 Б. А. Пронин и др. 257




«г

О ог o,f o,s

11,%

0,8 п.,

может изменяться расстояние между шлицевыми валиками и выходным валом и тем самым обеспечивается регулирование скорости вращения выходного вала.

Движение валикам 6 передается от входного вала 4 через трехпоточную ускоряющую зубчатую передачу, состоящую из шестерен 5, i и 7.

При повороте кареток 19 на осях 2 зацепление шестерен не нарушается, происходит лишь обкатывание шестерен 7 по паразитным шестерням /. Поворот всех трех кареток производится вращением шайбы в радиальные пазы которой входят сухари 17, сидящие на хвостовиках кареток.

Поворот шайбы 16 производится рычагом 20 при помощи винтовой пары 21 и маховичка 22. При дистанционном управлении и в крупных вариаторах вращение регулировочного винта производится через вспомогательный редуктор серводвигателем, укрепленным на корпусе вариатора. Прижатие фрикционных дисков осуществляется нажимным устройством, состоящим из трехку-лачковых стаканов и 12 с винтовой рабочей поверхностью кулачков. Стакан закреплен непосредственно на выходном валу вариатора, а стакан 12 при помощи втулки 15

соединен с нажимным фланцем 18 центрального пакета дисков. Винтовое нажимное устройство обеспечивает автоматичность изменения прижатия дисков пропорционально крутящему моменту Ма. Пружина 13 устраняет зазоры в соединениях, обеспечивая предварительное поджатие дисков, необходимое во время пуска.

Для лучшего теплоотвода корпус вариатора выполнен с ребрами и, кроме того, обдувается укрепленным на входном валу вентилятором 3. Передача работает в масляной ванне.

Фирмой Sumitomo по второй схеме изготовляются вариаторы с Д = 4 на номинальную мощность Ni от 1,5 до 75 кВт при = = 1500...750 об/мин, imin = 1,25...0,81.

Фирма Schaerer изготавливает вариаторы на мощность до N2 = 250 кВт при til = 1470 об/мин и Пашах = 1850 об/мин с Д = = 4,3...4,8.,

На рис. 151 показано изменение КПД и скольжения при

100%-ной нагрузке в зависимости от передаточного отношения для вариаторов Sumitomo, - типичное для многодисковых вариаторов.

Также по второй схеме ВНИИРедуктором (Киев) разработан нормальный ряд отечественных многодисковых вариаторов с параметрами, приведенными в таб. 22.

Рис. 151. Нагрузочные характеристики вариаторов фирмы Sumitomo

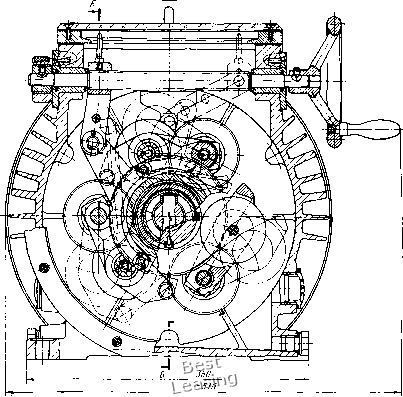

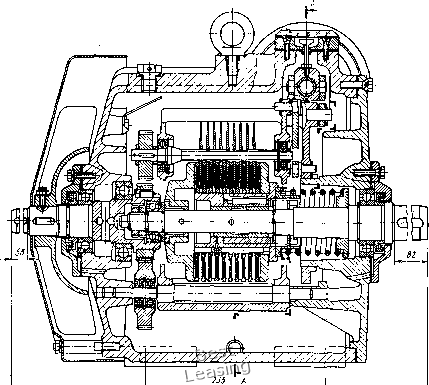

На рис. 152 показана конструкция вариатора ВД-5,5 ВНИИ-Редуктора. В этом и других небольших типоразмерах вариаторов ВНИИРедуктора применены нажимные устройства роликового типа, что улучшает четкость срабатывания такого устройства в сравнении с обычным кулачковым, поскольку ролик по кулачку не скользит, а перекатывается. Скольжение ролика на цапфах


-610

Рис. 152. Многодисковый вариатор

крестовины происходит на малых радиусах, в результате уменьшаются потери на трение.

Расширение диапазона регулирования многодисковых вариаторов достигается либо применением дополнительного зубчатого перебора (рис. 153, а), либо использованием двухступенчатых вариаторов (рис. 153, б).

По схеме, показанной на рис. 153, а, фирма Sumitomo изготовляет вариаторы на мощность Ы- до 22 кВт при Д = 12.

По схеме на рис. 153, б фирма Schaerer выпускает двухступенчатые вариаторы на мощность до 3 кВт с Д до 15, а фирма Sumitomo - до 3,7 кВт с Д = 10; 12. Положительной особенностью

вариатора, выполненного по этой схеме, является отсутствие в нем зубчатых передач, требующих тщательного изготовления. Однако вследствие неблагоприятного распределения нагрузки между ступенями, при котором вторая ступень, являясь тихоходной, нагружена значите;4ьным крутящим моментом, эта схема пригодна лишь для передачи небольших мощностей.


ВД-5,5 конструкции ВНИИРедуктора

На рис. 154 показан двухступенчатый вариатор с Д = 20, в котором вторая ступень имеет внутреннее касание. Благодаря тому, что в этом вариаторе контакт дисков второй ступени расположен на большом радиусе и приведенный радиус кривизны рабочих поверхностей значительно больше, чем при внешнем касании, рассматриваемая схема вариатора может обеспечить передачу значительно большей мощности, чем предыдущая.

• По заказу деревообрабатывающей промышленности ВНИИ-Редуктором созданы на базе многодисковых вариаторов и плане-тарно-зубчатых редукторов приводы с дистанционным управлением типа МВДР-ДУ. Эти приводы укомплектованы двухско-
