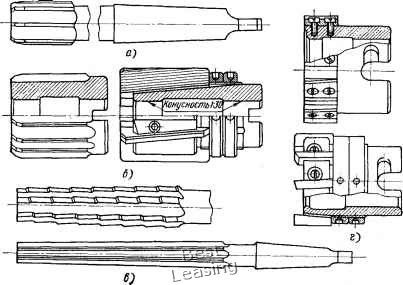

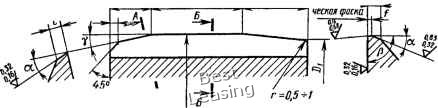

для зачистки торцовых поверхностей (пластинчатые или со вставными ножами); зенковки обратные со штифтовым замкам, оснащенные пластинками твердого сплава; специальные для борштанг. Геометрические параметры зенкеров: угол наклона винтовой канавки к оси зенкера 10-20°; задний угол у наружного диаметра зенкера 5-8°. Передний угол для мягкой стали делается 15- 20°, для стали средней твердости и стальных отливок 8-12°, твердой стали и твердого чугуна 5-0°. У зенкеров с пластинкой твердого сплава передний угол выполняется 6-8°. Биение режущих кромок относительно оси зенкера допускается в пределах от 0,02 до 0,05 мм. § 12. РАЗВЕРТКИ Развертки предназначены для чистовой обработки отверстий с целью получения правильной формы и точных размеров по 3-2-му классам точности и шероховатости поверхности по 7-8-му классам. Типы разверток следующие (рис- 12): цельные с цилиндрическим или коническим хвостовиком; насадные для сквозных или глухих отверстий; конические; специальные для оправок и борштанг (с нерегулируемыми и регулируемыми ножами). Рис. 12. Разверткш а - цилиндрическая с коническим хвостовиком, б - насадная, в - коническая, г - специальная для борштанг 2» 3. Геометрия заточки разверток для сквозных н глухих отверстий Дм тВозиых omlefiunuu Приемная Цилиндраштя Офатиый часть часть миус А-А Ъ С Цшиндри-1 Для глухих отверстий Цилиидричесмя часть С 0.5З Обратный S-fi честя фаски г =0,54 Продолжение табл. 3 Для сквозных отверстий Для глухих отверстий
