§ IS. КОМПЛЕКТЫ РАСТОЧНОГО ИНСТРУМЕНТА

Для обработки на расточных станках соосных отверстий корпусных деталей часто применяют специальные комплекты расточного инструмента, состоящие из специального и нормализованного ин--струмента, оправок и борштанг. В спецификации такого комплекта указывается порядковый номер, наименование, количество, материал и обозначение инструмента. Кроме спецификации специального комплекта дается схема обработки, которая содержит изображение каждой позиции инструмента с указанием поверхностей и размеров обработки.

Схема обработки дает наглядное представление о последовательности и содержании технологических переходов и характере применяемого инструмента, одновременно облегчая комплектование инструмента по технологическому процессу.

Специальный инструмент проектируется применительно к конкретным геометрическим формам и размерам обрабатываемых поверхностей детали. К числу специальных инструментов, относятся: комбинированный инструмент, фасонные резцы, инструмент оригинальной конструкции и нестандартных размеров.

В качестве примера специального расточного инструмента на рис. 18, а изображена специальная цековка для одновременной обработки отверстий диаметром 72 и 41 мм с направлением по диаметру 32 мм, а на рис. 18, б - насадная развертка для борштанги диаметром 240П1 с пластинками твердого сплава, ВК2 для обработки чугуна со смазкой керосином.


Рис 18. Специальный расточный инструмент:

о - двуступенчатая цековка, б - развертка для борштанг диаметром 240П1 с пластинками твердого сплава BK2

Контрольные вопросы

1. Назовите основные типы расточных резцов и объясните их назначение.

2. Назовите основные элементы расточных блоков.

3. Какие углы заточкн применяются для расточных резцов с пластинкой твердого сплава при обработке стали средней твердости, чугуна средней твердости?

4. Перечислите основные части и элементы сверла, формы заточки режущей части сверла.

5. В чем состоят правила заточки сверла?

6. Каково назначение зенкера, развертки?



7. Назовите основные виды разверток.

8. Какие углы заточки имеют торцовые фрезы, оснащенные твердым сплавом?

9. В каких случаях применяются специальные комплекты расточного инструмента?

Глава IV

ПРИНАДЛЕЖНОСТИ, ПРИСПОСОБЛЕНИЯ И ВСПОМОГАТЕЛЬНЫЙ ИНСТРУМЕНТ ДЛЯ РАСТОЧНЫХ РАБОТ

§ 16. УНИВЕРСАЛЬНЫЕ КРЕПЕЖНЫЕ ПРИНАДЛЕЖНОСТИ

Универсальные крепежные принадлежности применяются для установки и крепления деталей на станках. Установка деталей производится с помощью мерных подкладок, угольников, упоров, домкратов, призм и подставок. Крепление деталей осуществляется прижимами, распорными винтами, прихватами, зажимными винтами, с использованием шпилек н сухарей.

Мерные подкладки разной высоты (рис. 19, а) служат для опоры детали при установке ее на стол станка или к угольнику. Подкладки изготовляют из закаленной стали или отливают из чугуна. Комплект подкладок одного размера выполняется в один размер по высоте и клеймится.

Угольники (рис. 19, б) служат для опоры и крепления детали к вертикальной плоскости. Угольники отливают из чугуна. Опорные плоскости обрабатывают строго под углом 90°.

Упоры (рис. 19, е) применяют для установки опорной плоскости детали параллельно пазам стола без дополнительной выверки деталей. Упоры закрепляют в пазах стола, после чего деталь с помощью клина или винтового прижима прижимается базовой поверхностью к уйорам.

Домкраты (рис. 19, г, д) используют для установки деталей по черным (необработанным) базовым поверхностям и обработанным с выверкой по разметочным рискам. При наличии предварительно обработанных базовых поверхностей выверка производится по этим поверхностям. Конструкцию домкрата выбирают в зависимости от массы детали, характера базовой поверхности и требуемой точности выверки.

Призмы (рис. 19, е, ж) применяют для установки деталей с цилиндрической или радиусной базой и могут быть нерегулируемыми и регулируемыми. Регулируемые призмы допускают выверку по разметочным рискам, расположенным под углом 90°, когда базовые поверхности не обработаны или имеют разный диаметр. Если базовые шейки обработаны и имеют одинаковый диаметр, применяют жесткие нерегулируемые призмы.

Подставки (рис. 19, з, и) являются опорой для прихватов. Комплект подставок можно уменьшить применением универсальных конструкций, допускающих регулировку высоты опоры.



1 1 i

1-n-

\-l-J-

1 1 1

ii

-р"т-p

Ч-т-1-

Ч-n-

-!-U-


, i11

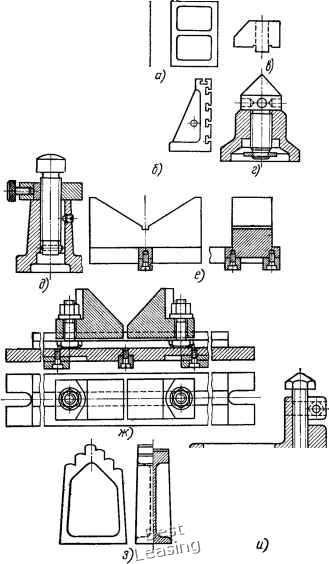

Рис. 19. Принадлежности для установки деталей на расточных станках:

а - подкладка чугунная, б - угольник, в - уйор, г - домкрат для черных баз, д - домкрат для обработанных баз, е - призма нерегулируемая, ж - призма регулируемая, з - подставка ступенчатая, и - подставка раздвижная
