Рис. 26. Оправки для крепления зенкеров и-разверток:

л -с байонетным затвором на инструменте, 6 - с байонетным затвором на оправке, в - удлинитель для инструмента с хвостовиком, г - качающаяся для разверток с хвостовиком, д - шарнирная быстросменная для насадных

разверток


-i---

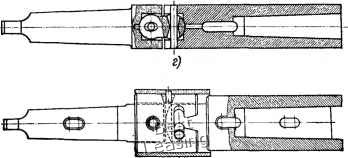

Рис. 27. Борштанги для расточных станков: а - короткая с одннм-двумя окнами, б - длинная с числом окон более двух



1 г А

3 ч

КанаВш для стзш

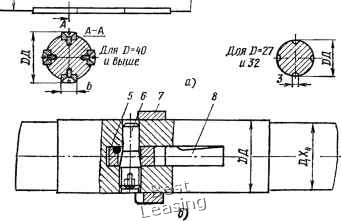

Рис. 28. Элементы борштанг:

й - основные части, б - крепление растдчвык блокой


Рис. 29. Байонетный затвор с поводковыми сухарями:

а - плоскими, б - круглыми с шариковым фиксатором, в -круглыми, утопающими

Q пружиной






Рис. 30. Крепление резцов в борштангах: а - круглых резцов, б - прямоугольных резцов

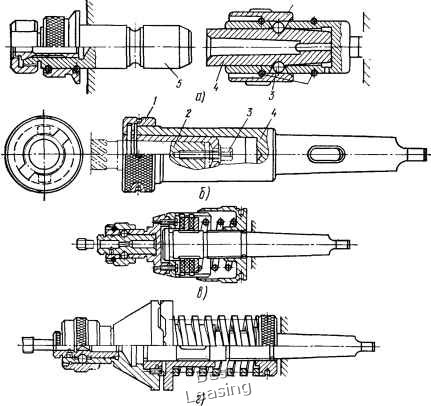

Рис. 31. Патроны:

а - быстросменные для крепления инструмента, б - для крепления концевых фрез, в - для крепления метчиков Мб-МЮ с предохранительной пружиной и фрикционными дисками, г - для крепления метчиков М8-М42 с предохранительной пружиной и торцовой муфтой
