чу, применяются накладные планшайбы с автоматической радиальной подачей кулисы.

В накладной планшайбе (рис. 45, а) осевая подача шпинделя 1 через рейку 2 и двухвенцовый блок 3 передается на рейку 4, за-

Рис. 45. Приспособления для радиальной подачи резца:

а - накладная планшайба с радиальной подачей, б - оправки для кулисы

планшайбы

Крепленную на кулисе 5, которая перемещается в направляющих 6, скрепленных с корпусом планшайбы 7. На лицевой стороне кулисы закрепляются державки 1 или 2 (рис. 45, б), несущие оправки с резцом 3, 4, 5.

Расточный патрон (рис. 46) применяется для растачивания отверстий с точной установкой резца на размер по шкале И с ценой деления 0,01 мм, а также для подрезки торцов и растачивания выточек. Вращение винта / производится ключом с наружным шестигранником или автоматически при повороте звездочки 2 от упорного пальца 5, закрепленного в специальной стойке.

При растачивании отверстия резец крепится в державке 8 винтом 9. Ползун 10 при вращении винта / перемещается по направляющим корпуса 14, имеющим форму ласточкина хвоста.

Отсутствие люфта при соединении ползуна с корпусом обеспечивается за счет перемещения клина 12 винтом 13.

Стойка с упорным пальцем 5 устанавливается на столе расточного станка в таком положении, чтобы радиусный конец пальца

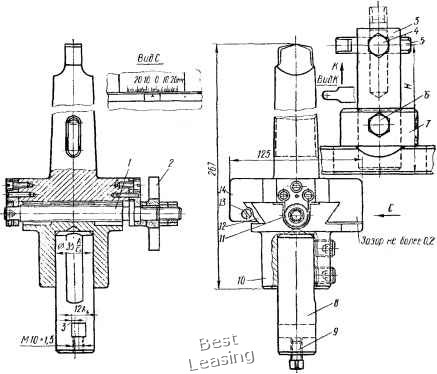

Рис. 46. Расточной патрон со звездочкой

задевал зуб звездочки патрона при его вращении, в результате чего расточному резцу сообщается автоматическая радиальная подача.

Упорный палец 5 может быть закреплен винтом 4 в сменной державке 3 в горизонтальном или вертикальном положении.

Комплект из пяти сменных державок 3 обеспечивает высоту Н установки пальца в пределах от 70 до 250 мм при закреплении державок 3 в корпусе 7 винтом 6.

Расточный патрон (рис. 47) предназначен для радиальной подачи с точной установкой резца на требуемый размер. При вращении винта 3 ключом 10 ползун 5 с расточным резцом перемеща-

ется в радиальном направлении. Это перемещение отсчитывагтся с точностью до ОД мм по шкале на кольце 4 и нониусу. Нулевые риски шкалы и нониуса наносятся при закрепленном винте 8 и совпадении осей конуса патрона и отверстия диаметром 35А под державку резца.

Для сообщения резцу радиальной подачи при подрезке торцов необходимо вручную остановить вращение маховика 2, сидящего на наружном диаметре корпуса 1 на скользящей посадке. При вращении корпуса 1 и ползуна 5 головка винта 3, имеющая форму звездочки, будет задевать за неподвижный упор 9 и поворачивать

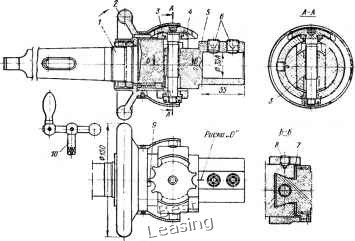

Рис. 47. Расточной патрон с маховиком и звездочкой

винт 3, смещая ползун 5 и расточный резец в радиальном направлении.

За каждый оборот корпуса 1 винт 3 будет поворачиваться на один зуб звездочки, что соответствует радиальной подаче резца на 0,1 мм. Повышение точности перемещения ползуна по направляющим корпуса, имеющим форму ласточкина хвоста, достигается шлифованием компенсатора 7 по месту.

Расточный резец закрепляется в державке винтом, как показано на рис. 46, державка в свою очередь закрепляется в ползуне 5 винтами 6. Державки резца являются сменными и имеют длину 150, 200 и 250 мм.

Механическая подача резца может быть обеспечена использованием данного патрона и стойки с упорным пальцем (см. рис. 46).

Расточка и подрезка торцов отверстий диаметром 600-1000 мм осуществляются с помощью расточного суппорта (рис. 48).

Подрезка торцов детали производится при радиальной подаче резцедержавки 19 по направляющим верхней части 1 суппорта,
