Шаг зубчатого зацепления pte, - это длина пути начальной окружности между двумя аналогичными точками двух соседних зубьев.

Модулем т зуба колеса называется отношение шага зацепления к числу я=3,14

т=- мм,

откуда рш=пт мм, т. е. шаг зубчатого зацепления равен модулю, умноженному на число п.

Модуль зубчатых передач выбирается по ГОСТ 16530-70-f-16532-70.

Размеры остальных элементов зубчатого колеса также выражаются через модуль и определяются по формулам:

(ia=m(z-\-2) мм; к=2,2т мм; s<„=-мм;

df=m{z - 2,A) мм; ha«>-m мм; еы=-Pta мм;

d==m-z мм; hf-lfim мм; а=т " мм; ЬЮ т мм.

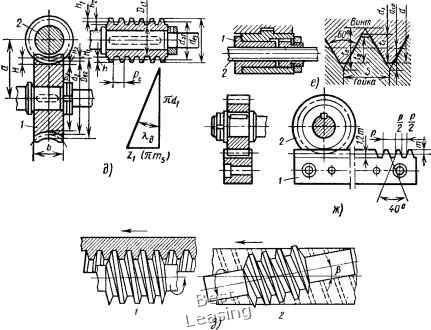

Продолжение рис. 7Ь «д»....

Цилиндрические зубчатые колеса обеспечивают передачу вращения между валами, оси которых параллельны.

Конические колеса передают вращение между валами, оси которых перпендикулярны друг к другу. Размеры зуба конического колеса не одинаковы по длине зуба, поэтому элементы конического колеса определяются для его наибольшего начального диаметра da по развертке обратного конуса с применением тех же формул, что и для цилиндрических колес.

Угол обратного конуса (рис. 78, г) 2фо)2=180-2фа1, где 2фа1 - угол начального конуса.

Червячная передача. Червячная передача (рис. 78, д) применя--ется для передачи вращения между валами, оси которых скрещиваются под углом 90°.

Червячная передача состоит из червячного колеса 1 с зубьями определенной формы и червяка 2 - винта с трапецеидальной нарезкой. Особенностью червячной передачи является ее компактность при большом передаточном отношении.

Разрежем мысленно червяк по его образующей параллельно оси и развернем в горизонтальной плоскости одну полную нитку червяка по начальному диаметру dgi. В полученном прямоугольном треугольнике один катет равен длине окружности начального диаметра червяка ndi, другой - осевому шагу нарезки червяка zi (nrris), угол Яа - угол подъема винтовой линии червяка по начальному диаметру.

Если обозначить Z\ - число заходов червяка, rris - модуль в сечении, параллельном оси червяка, dgi - начальный диаметр червяка, Ь - ширину червячного колеса, - число зубьев червячного колеса, - диаметр начального цилиндрического колеса, pt - шаг зацепления, то угол "д определяется по формуле

Угол подъема винтовой линии червяка Яд составляет от 3,5 до 28°.

Основные зависимости элементов червячной передачи: dm-z мм; аГ, = -?1 мм;

&==(6 ~\\)т мм; Pf=nmg мм.

Винтовая передача. Винтовая передача (рис. 78, е). применяется в расточных станках для передачи движения и преобразования вращательного движения механизма коробки передач в прямолинейное поступательное движение шпинделя, шпиндельной бабки, опоры задней стойки или стола.

Винтовая передача состоит из гайки 1, соединенной с рабочим органом станка, котором/ сообщается подача, и винта 2, получающего вращение от механизма подач станка, но не имеющего осевого перемещения. Винтовая передача может быть однозаходной

или многозаходной. Если необходимо быстрое механическое пере-мещение рабочего органа или его перемещение от руки, тогда винтовая передача выполняется многозаходной с большим шагом. Например, для привода подачи шпиндельной бабки и опоры задней стойки расточного станка 262Г применена двухзаходная винтовая передача, а для привода подачи шпинделя - трехзаходная. Если винтовая передача используется для установочных перемещений под нагрузкой, периодической подачи или вертикального перемещения, тогда она должна быть самотормозящей однозаходной или двухзаходной. Самоторможение винтовой передачи обеспечивается, когда угол подъема винтовой линии не превышает 6°.

Достоинствами винтовой передачи являются: малые габариты, плавное, равномерное и точное перемещение рабочего органа и большое тяговое усилие при малой мощности привода.

Ходовые винты и гайки имеют резьбу трапецеидального профиля с углом профиля 30°, метрическая резьба -60°.

Точность перемещения рабочего органа, осуществляемая винтовой передачей, зависит от точности резьбы винта и гайки, а также от минимального биения резьбы относительно опорных шеек и других факторов, величина которых назначается и контролируется в-зависимости от класса точности винтовой передачи.

В станках с числовым программным управлением применяются шариковые винтовые передачи.

Реечная передача. Реечная передача (рис. 78, ж) также служит для преобразования вращательного движения в поступательное и применяется в расточном станке для радиальной подачи суппорта планшайбы, продольного перемещения стола и в механизмах переключения подач и скоростей.

Реечная передача состоит из рейки 1, имеющей прямолинейный профиль зуба с углом профиля 40°. Рейка закрепляется на подвижном рабочем органе и зацепляется с реечной шестерней 2, получающей вращение от руки рабочего или механизма подачи станка.

Особенностями реечной передачи являются: большая подача перемещающегося узла за один оборот реечной шестерни, высокий коэффициент полезного действия и отсутствие самоторможения. В связи с этим реечная передача применяется для ручного привода быстрых подач и не применяется для вертикальных перемещений тяжелых неуравновешенных частей станка.

Диаметр реечного колеса и число его зубьев стремятся делать возможно меньшими, чтобы облегчить привод подачи и сократить длину цепи привода подачи. Рейка чаще всего крепится к станине, а реечная шестерня монтируется в столе.

В расточных станках применяются также винтовые реечные передачи, состоящие из червяка (винт) и рейки (срезанная гайка), или из червяка и рейки с прямым или наклонным зубом (рис. 78, 3).

Реечная винтовая передача выполняется с осью червяка, параллельной или наклонной к оси рейки под углом а.
