§ 37. МЕХАНИЗМЫ РАСТОЧНЫХ СТАНКОВ

Дифференциальный механизм. Дифференциальный механизм (рис. 79,а)-это соосная зубчатая передача, состоящая из центральных колес Zi, Z4, сателлитов zq, Z3 и водила А. Сателлиты вращаются относительно оси центральных колес вместе с водилом и одновременно относительно оси водила.

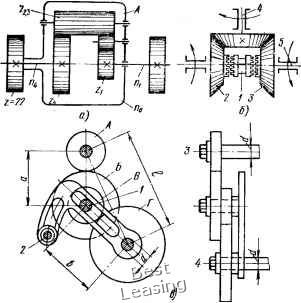

Рис. 79. Механизмы расточного станка:

а -* дифференциальный, б - реверсивный, е - гитара сменных зубчатых колес

Дифференциальный механизм позволяет получить точные передаточные отношения с определенным замедлением или ускорением вращения, а также складывать два движения на один вал.

Три элемента дифференциальной передачи Zi, Z4, А получают или передают вращение с частотой вращения щ, щ, щ. При этом движение сообщается двум любым элементам передачи и снимается с третьего.

Реверсивный механизм. Реверсивный механизм (рис. 79, б) служит для изменения направления вращения одного из валов, связанных передачей, при неизменном направлении вращения другого вала. Это достигается переключением зубчатой муфты / из крайнего левого в крайнее правое положение или наоборот. При сцеплении зубчатой муфты / с одним из конических колес 2 или 3 вращение вала 4 передается валу 5 через скользящую шпонку

муфты / по часовой или против часовой стрелки. Реверсивный механизм такого типа применяется в расточном станке модели 262Г.

Гитара сменных зубчатых колес. Гитара сменных зубчатых колес (рис. 79, в) -это устройство, обеспечивающее сцепление сменных колес с числом зубьев А, Б, В, Г, имеющих необходимое лереда-точное отношение. Способ расчета чисел зубьев сменных колес будет описан далее. Необходимое расстояние а и b между центрами сменных колес обеспечивается за счет перемещения пальца / по пазу приклона гитары и поворота приклона относительно оси, после чего приклон закрепляется винтом 2. Расстояние между осями колес / является постоянным.

Определим условия сцепляемости колес гитары. Пусть диаметры колес А и Г равны d=l3 т. Тогда сменные колеса гитары сцепятся между собой при условии зазора между наружным диаметром колеса Б и валом 4, а также колеса В и валом 3:

А- Б jB-f-2 I IStn я 1 r-tn I Ч с

m--->"----1--Y~ А + БуВ+\5,

В+Г Б+2 . 13-m D , „ ,

m-->m------, откуда В-\-Г у Б-\-15.

§ 38. КЛАССИФИКАЦИЯ ДВИЖЕНИИ В РАСТОЧНЫХ СТАНКАХ

Среди многих движений различных механизмов и частей расточного станка следует различать основные виды движений, определяющие технологические возможности и особенности станка.

Основными видами движений в станках являются: главное движение, движение подачи, установочное и движение управления.

Главноедвижение определяет скорость резания. В расточных станках - это вращение шпинделя или планшайбы с инструментом.

Движение по дачи s в расточных станках сообщается шпинделю, радиальному суппорту планшайбы, столу или шпиндельной бабке (в зависимости от характера обработки).

Установочное движение обеспечивает исходное взаимное положение детали и инструмента. В расточных станках установочное движение сообщается столу или шпинделю (в зависимости от характера обработки).

Движение управления обеспечивает наладку станка на нужный режим работы. В расточных станках движение управления сообщается от рукояток, рычагов и маховиков механизмам шпиндельной бабки, при наладке частоты вращения и подач шпинделя, планшайбы и стола.

8. Условные обозначения на кинематических схемах

Подшипник скольжения и качения (на валу):

а) общее обозначение без уточнения типа

б) подшипник скольжения

в) подшипник скольжения с кольцевой смазкой

г) подшипник скольжения упорный

д) подшипник качения радиальный шариковый

е) подшипник качения радналь-но-упорный шариковый

ж) подшипник качения упорный односторонний

з) подшипник качения упорный двусторонний

3) ТУ

"01

Передачи плоским ремнем: а) прямая

б) прямая с натяжным роликом

Передача клиновидными ремнями

Передача круглым ремнем и шнуром
