§ 42. ТИПЫ ГОРИЗОНТАЛЬНО-РАСТОЧНЫХ СТАНКОВ

Горизонтально-расточные станки по своей компоновке разде.яя-ются на три типа: а, б w в, имеющие несколько исполнений (рис. 82).


---Е

--tzz

Рис. 82. Типы компоновок и исполнений горизонтально-расточных станков:

а - станки со столом, имеющим два взаимно перпендикулярных перемещения, б - станки со столом, имеющим одно перемещение, е - станки с поперечно-подвижной передней стойкой и неподвижной плитой

Тип а (рис. 82, а) -это станки со столом, имеющим два взаимно перпендикулярных перемещения. Диаметр расточного шпинделя 50-125 мм. На общей станине смонтированы передняя стойка, стол и задняя стойка. Передняя стойка неподвижна. Задняя стойка и каретка стола имеют установочные перемещения по направляющим станины. Поворотный стол передвигается параллельно оси шпинделя (продольное перемещение) и по направляющим каретки стола перпендикулярно оси шпинделя (поперечное перемещение). По вертикальным направляющим передней стойки дви-

5» 131



жется шпиндельная бабка. Исполнение / отличается от исполнения 2 наличием радиального суппорта. Представителем этого типа станков является станок модели 2620 (рис. 86).

Тип б (рис. 82, б) - это станки со столом, имеющим одно перемещение. Они предназначены для обработки средних и крупных деталей. Диаметр расточного шпинделя 150-200 мм. Станина состоит из трех частей, скрепленных между собой. Передняя стойка движется по направляющим станины параллельно оси шпинделя. Стол перемещается по направляющим средней части перпендикулярно оси шпинделя. Задняя стойка имеет продольное перемещение по

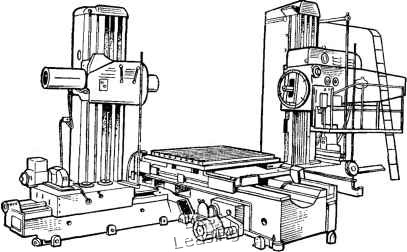

Рис. 83. Горизонтально-расточный станок 2654

станине. Станок снабжен радиальным суппортом. Исполнение 1 отличается от исполнения 2 наличием поворотного стола. Представителем этого типа станков является станок 2654 (рис. 83).

Тип в (рис. 82, в) - это станки с поперечно-подвижной передней стойкой и с неподвижной плитой. Они предназначены для обработки средних и крупных деталей. Диаметр расточного шпинделя 150-320 мм. Станина состоит из двух частей, не связанных между собой. Передняя стойка имеет поперечное перемещение по направляющим станины. Задняя стойка передвигается по станине в поперечном направлении по салазкам или переставляется краном. Обрабатываемая деталь неподвижна. Станки имеют три исполнения: / - с радиальным суппортом и съемным поворотным столом, имеющим продольное перемещение; 2 - без радиального суппорта и продольного перемещения передней стойки (обрабатываемая деталь крепится на плите неподвижно); 5 -с радиальным суппортом и продольным перемещением передней стойки (обрабатыва-

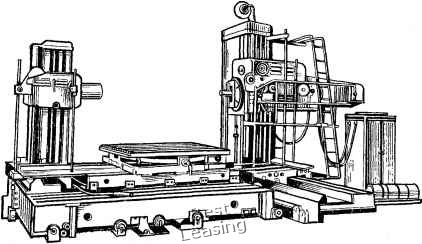

Рис. 84. Горизонтально-расточный станок с поперечно-подвижной передней стойкой и неподвижной плитой

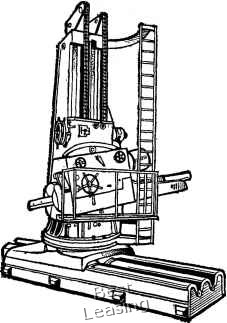

Рнс. 85. Горизонтально-расточный станок-колонка с поворотной стойкой и шпиндельной бабкой
