продолжение табл. 9

15 8

Если же п,т4=0, тогда п=-щ-{-~п1. При этом частота вра-

23 23

щения зубчатого колеса z=100 и планшайбы уже будут различными, и колесо 2=23 начнет обкатываться по колесу z=100, вследствие чего суппорт планшайбы получит радиальную подачу, зависящую от знака и величины щ.

Органы управления станка 2620 изображены на рис. 87 и их назначение указано в табл. 9.

Коробка скоростей станка 2620 изображена на рис. 88. Вращение от электродвигателя передается посредством эластичной муфты А переменной жесткости на вал / и далее через трех-венцовый блок 2=64; 72; 68 на вал , второй трехвенцовый блок 2=35, 60, 19 и вал III на вал IV и далее за счет переключения муфты М - на косозубые колеса /41 (2=47 - текстолитовая) и зубчатые прямозубые колеса "/ве - на шпиндель.

Планшайба вращается вместе со шпинделем или включена, в зависимости от положения муфты Mi. Частота вращения планшайбы в 1,58 раза меньше частоты вращения шпинделя.

Шпиндельное устройство (рис. 89) состоит из расточного шпинделя /, полого шпинделя 2, внутреннего кольца подшипника 5, втулок 4, планшайбы 5, наружного кольца подшипника 6 и полого шпинделя 7. Две призматические шпонки 8 соединяют расточный шпиндель с полым шпинделем.

Конические роликовые подшипники 9 регулируются гайкой 10 и контргайкой . Контргайки 12 и гайки 13 служат для регулировки роликовых конических прецизионных подшипников полого шпинделя. Кольцо 14 и гайка 15 используются для регулировки двухрядного цилиндрического роликового подшипника, сидящего иа конической шейке полого шпинделя.

Зубчатое колесо 2=92 приводит во вращение шпиндель планшайбы. На полом шпинделе закреплены зубчатые колеса 2=86 и

2 = 41.

Планшайба с радиальным суппортом (см. рис. 89) состоит из корпуса планшайбы 16, который центрируется и жестко крепится на шпинделе 7 планЩайбы шестью винтами, и радиального суппорта 17, перемещающегося в направляющих корпу-

18--19

, Переносный пульт

FJ 2i 25 26 27 28 gjZS JO Л JZ JJ M J5 3E

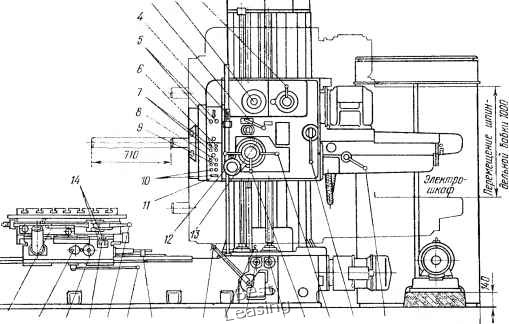

Рис. 67. Схема управления станком 2620

ZHInpaBoe

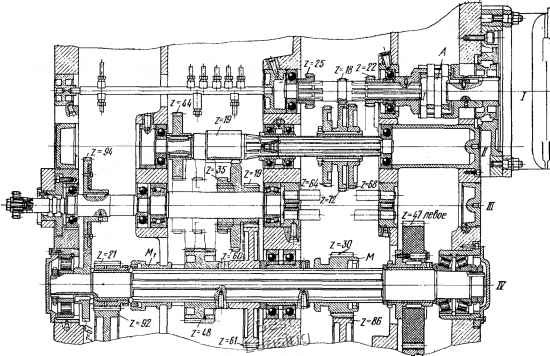

Рис. 88. Коробка скоростей станка 2620

10кдт

о5/мин
