товлении, но менее удобны в эксплуатации, поэтому преимущественное распространение получили резцы квадратного сечения. Такие резцы обеспечивают более высокую производительность, точность обработки, прочность и жесткость крепления.

Материалом пластинки резца чаще всего являются твердые-сплавы: ВК8 - для чернового и чистового растачивания чугуна при переменных и ударных нагрузках, ВК6 - для чернового, получистового и чистового точения с малым сечением среза, предварительного нарезания резьбы, отрезки, получистового и чистового фрезерования сплошных поверхностей, ВКЗ - для чистового растачиванияг чугуна, Т5К10 - для чернового растачивания стали, Т15К6 - дла получистового и чистового растачивания стали, Т30К4 - для чистового растачивания стали.

Быстрорежущие расточные резцы с пластинкой из стали Р9 и-Р18 применяются для растачивания отверстий стальных отливок,, прорезки канавок и подрезки торцов.

Расточные резцы бывают следующих типов:

проходные с главным углом в плане 90° (для растачивания сквозных и глухих отверстий и подрезки торцов чугунных корпусных, деталей);

проходные с главным углом в плане 60 и 45° (для чистовога растачивания стали и снятия фасок под углом 45°);

подрезные односторонние с удлиненной пластинкой (для растачивания и подрезки торцов отверстий) ;

двусторонние (для растачивания отверстий диаметром да 300 мм и подрезки торцов при малой жесткости борштанги);

канавочные и резьбовые.

Конструкция расточных резцов прямоугольного сечения для прямого крепления с пластинкой из быстрорежущей стали показана на рис. 8,а. Геометрия режущей части этих резцов приведена в табл. 1. Стержень резца выполняется из стали 45, режущая пластинка подвергается закалке на твердость HRC 62-63.

Геометрия заточки расточных резцов круглой формы для прямого крепления с пластинкой из твердого сплава показана на рис. 8, б.

Расточные резцы прямоугольной формы для наклонного крепления под углом 45° с пластинкой твердого сплава имеют два исполнения (рис. 8, в, г) - без порожка и с порожком для дробления стружки.

Односторонние расточные и фасочные резцы (рис. 8, д, е) имеют правое и левое исполнение. Двусторонние расточные пластинчатые резцы (рис. 8, ж) делают с пластинками твердого сплава или из быстрорежущей стали.

Геометрия резьбовых резцов для внутренних метрических резьб и резцов к борштангам для подрезки бобышек изображена на рис. 8, 3, и.

Геометрия режущей части прямоугольных проходных, расточных прорезных и отрезных резцов с пластинками твердого сплава,, применяемых при расточных работах, приведена в табл. 2.

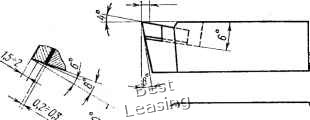

Рис. 8. Резцы расточные:

а - прямоугольный для прямого крепления с пластинкой из стали Р9, б - круглый для креп ления под углом 90° с пластинкой Т15К6, в - прямоугольный для крепления под углом 45° с пластинкой из стали Р9, г - прямоугольный с порожком для дробления стружки, д - плоский односторонний с пластинкой из стали Р9, е - плоский фасочный с пластинкой из стали Р9, зк - плоский двусторонний с пластинками из быстрорежущей стали, э - прямоугольный резьбовой с пластинкой из стали PI8, и -плоский двусторонний для подрезки бобышек с пластинкой из стали Р9, к - сборный проходной резец с механическим креплением керамической или твердосплавной пластинки, л - сборный подрезной резец
