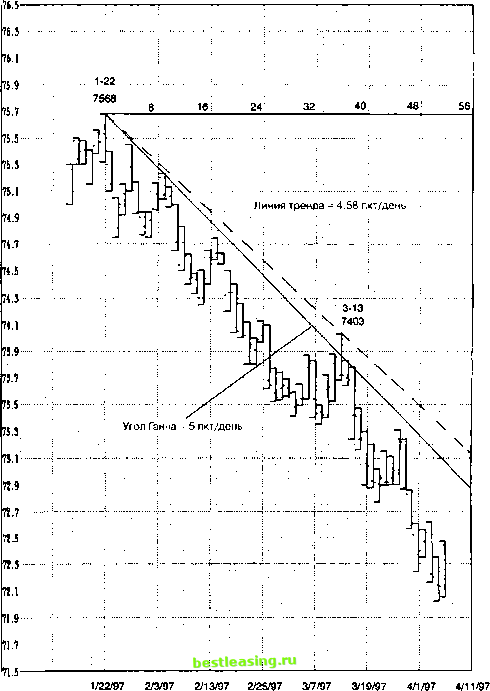

Рис, 9.22 Пример: дневной график июньского канадского доллара 1997 г.

это аккуратно построенный график, зеленая ручка, красная ручка, калькулятор и линейка.

Правильно вычерченный график - это тот, который был построен по шкале исключительно рыночных дней. Праздники и выходные в этот график не включены, так как в эти дни не происходит никакой ценовой динамики. Каждая ячейка имеет свое точечное значение, поэтому наличие пустых ячеек сводит на нет построение всего угла, то есть - угол получается выше или ниже настоящего.

Основное уравнение для вычисления углов Ганна:

Цена х Время

Знание основ алгебры помогает нам вычислить либо цену, либо время при двух переменных. Если мы знаем верную шкалу и имеем базисную цену, то сможем предсказать не только будущую цену, но и то, когда рынок, вероятнее всего, будет торговаться по этой цене. Если мы знаем, какую шкалу применять, и располагаем данными о базисной цене и будущей дате, то будем в состоянии определить место, где угол будет находиться в течение данного периода времени.

Вычисление восходящих углов

Углы Ганна от промежуточного основания Сильный рынок на бычьей стороне угла 1x1

Первый важный угол: 1x1

Первый и самый важный угол, который нужно построить, - это угол 1x1, строящийся как одна единицы цены к одной единице времени.

Шаг 1: На правильно построенном графике красной ручкой нанесите поперечную линию от главного основания вправо. Эта линия может продолжаться до конца графика. Посчитайте и пронумеруйте бары от главного основания до конца графика. Легче всего посчитать четверками.

Шаг 2: От промежуточного основания стройте угол 1x1.

Основная формула: шкала, умноженная на время, плюс главное основание.

Пример: Рынок июньского рогатого скота, дневной график, 1997 г. Шкала 10 пунктов в день. Промежуточное основание 6300 на 8 апреля 1997 г.

От промежуточного основания 6300 на 8 апреля 1997 г. стройте линию красной ручкой вправо. Продолжите линию до места истечения срока контракта. Посчитайте количество рыночных дней от 8 апреля 1997 г. Обозначьте каждый четвертый или восьмой день на графике (рис. 9.23).

Так как контракт оканчивается 20 июня 1997 г., расстояние во времени от основания 8 апреля 1997 г. будет 52 дня, когда торговался рынок.

Поскольку шкала составляет 10 пунктов в рыночный день, то 52 рыночных дня надо помножить на 10 пунктов в рыночный день, тогда получится 520 пунктов.

Прибавьте эту цифру к промежуточному основанию. В данном случае: 6300 плюс 520 пунктов, что помещает угол Ганна 1x1 на 6820. Возьмите зеленую ручку и постройте угол 1x1 от основания 6300 к 6820.

Каждый день этот угол расположен на точно определенной точке графика. К примеру, 9 мая 1997 г. является 23 рыночным днем от промежуточного основания 6300. Угол 1x1 от основания 6300 на 9 мая 1997 г. будет на 6530 (рис. 9.24).

Альтернативный метод вычисления угла 1x1, или опреде ления цены

Если промежуточное основание и шкала известны, то можно установить дату, когда рынок, вероятнее всего, будет торговать по определенной цене. Обратившись к рынку июньского рогатого скота, мы видим, что основанием является 6300. Вопрос: Когда рынок, вероятней всего, будет торговаться на 6582, исходя из текущей шкалы и используя угол 1x1? .

На этот вопрос легко ответить. Просто вычтите промежуточное основание из целевой цены и разделите результат на величину шкалы. Вы получите рыночный день, когда угол 1x1 пересечет эту цену. Найдите на графике его дату. Совсем не обязательно, что рынок будет торговать именно в этот день и по этой цене. Это только означает, что, если рынок следует за углом 1x1, то его минимум будет на этой цене.

Решение

6582 - 6300 = 282 282:10 пунктов = 28.2

Ответ: 28.2 рыночных дней, что соответствует 16 мая 1997 г.

Углы Ганна от промежуточного основания Сильный рынок на бычьей стороне угла 1x1

Второй важный угол: 2x1

Второй угол, который нужно построить, - это угол 2x1, состоящий из двух единиц цены к одной единице времени.

Шаг 1: Поместив угол 1x1 на графике, добавьте угол 2x1. Шаг 2: От промежуточного основания стройте угол 2x1.

Основная формула: шкала, умноженная на время, плюс промежуточное основание.

Пример: Рынок июньского рогатого скота, дневной график, 1997 г. Шкала 10 пунктов в день. Промежуточное основание 6300 на 8 апреля 1997 г.

От промежуточного основания 6300 на 8 апреля 1997 г. откладывайте рыночные дни от 8 апреля 1997 г. Обозначьте каждый четвертый или восьмой день на графике (рис.9.26).

На этом примере 15-й рыночный день от вершины выбран как базисная точка. Поскольку шкала составляет 10 пунктов в рыночный день, то помножив 15 рыночных дней на 10 пунктов в рыночный день, получим 150 пунктов (до этого момента вычис-
