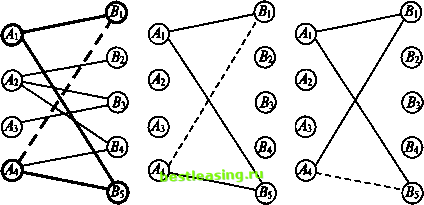

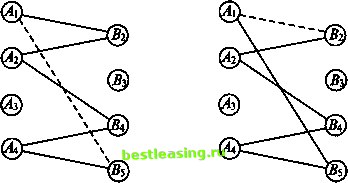

отличающимся значениями величин х23, х24, х33 и х34 (подчеркнутые равны нулю). Чтобы лучше понять основную идею, стоит рассмотреть следующий улучшающий шаг. Добавив к набору звеньев А\Вг9 А2ВЪ А2ВА, А4В4, АВЬ (рис. 14) звено А{В5, получаем цикл (1, 5) -> (4, 5) -> (4, 4) -> (2, 4) -> (2, 2) -> (1, 2) -> (1, 5), самый дешевый маршрут в котором А{В$ не используется (соответствующая клетка свободна), а все остальные задействованы (соответствующие клетки базисные). В таблице 5 стоимости соответствующих перевозок подчеркнуты. Беря, как и раньше, стоимости перевозки единицы груза в нечетных клетках со знаком +, а в четных со знаком -, получим 4 -14+ 9- 5 + 7- 6 = 20-25 = -5 и в соответствии с этим переместим наименьший из грузов в четных клетках в клетку (1, 5) по маршруту АХВ5. Сравнивая грузы 23,18 и 15, получаем, что перемещаемый груз должен быть равен 15 (таблица 6). Рис. 14 Таблица б На рисунках 15 иД 6 показано, как именно изменяются маршруты. Общая сумма перевозки станет равной 1255 -75= 1180. ® ® Рис. 15 Рис. 16 Таким образом, отыскивая в таблице (и/или на соответствующем рисунке) свободные клетки (незадействованные маршруты), ищем цикл с отрицательной ценой и перебрасываем по нему наибольшее возможное количество единиц груза, уменьшая тем самым общую стоимость перевозок. Поступая так, мы рано или поздно придем к оптимальной схеме перевозок. На рисунках 17-37 и в таблицах 6-13 показаны шаги, завершающие решение рассматриваемой задачи. Обратимся к таблице 6. Перебрасывая по циклу (в таблице 6 стоимости соответствующих перевозок подчеркнуты) наибольшее возможное количество единиц груза (8), уменьшаем общую стоимость перевозок на 9 8 = 72, (4, 1) -> (1, 1) -> (1, 5) -> (4, 5) -> (4, 1) с отрицательной ценой 13 - 12 + 4 - 14 = -9 1180-72 = 1108 Рис. 17 Рис. 18 Рис. 19 Таблица 7
Перебрасывая по циклу (1, 4) -> (4, 4) -> (4, 1) -> (1, 1) -> (1, 4) с отрицательной ценой 6 - 12 + 13 - 9 = -2 (в таблице 7 стоимости соответствующих перевозок подчеркнуты) наибольшее возможное количество единиц груза (9), уменьшаем общую стоимость перевозок на 2 9 = 18, 1108- 18 = 1090 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 [ 34 ] 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 |
