с информационной системой и запрашиваете построение японских свеч для ежедневного чарта по рынку доллар/рубль. Вы скорее всего потерпите неудачу, поскольку фиксинг официального курса строится один раз в день. Следовательно, Вы можете получить только линейный чарт, а при особом желании - график крестиков-ноликов.

Из пункта 2 табл.3.1 мы видим, что графики типов А, Б, Г теоретически возможно строить на любых временных периодах (рис.3.1). Назовем следующие общеупотребительные названия чартов в зависимости от длины единичного отрезка по оси абсцисс:

ИНСТРУМЕНТАРИЙ ТЕХНИЧЕСКОГО АНАЛИЗА: ТИПЫ ГРАФИКОВ ДВИЖЕНИЯ РЫНКА

Существуют три типа графиков движения рынка, на основании которых строится технический анализ: график движения цены, объема торговли и открытого интереса. Эти графики обычно называют чартами (от англ. chart). Сегодня существует большое количество информационных систем, работающих в режиме реального времени, со встроенными функциями автоматического построения чартов по мере поступления данных. Например, в системе Reuters есть функции Reuter Graphs, Reuter Graphics и Reuter Technical Analysis, различающиеся по возможностям в применении, но предоставляющие практически любые чарты по нужному направлению. Все, что требуется от пользователя, - умение грамотно и свободно их читать.

3.1. Характеристики графиков движения цены

Колебания цены записываются человечеством уже многие века, и поэтому типов этих чартов существует так много. Современные аналитики и трейдеры используют четыре основных типа чартов:

A. Линейные.

Б. Гистограммы.

B. Крестики-нолики. Г. Японские свечи.

Первые два типа графиков - основа классического технического анализа, а два последних послужили толчком к созданию особых ветвей прогнозирования.

Существуют и некоторые другие типы ценовых чартов, например, профиль рынка (Market Profile), столбиковая диаграмма (Forest).

Прежде чем углубиться в нюансы каждого из основных типов инструментов, обратите внимание на следующую сравнительную таблицу (табл. 3.1.)

В пункте 1 табл.3.1 показано, на основании каких данных можно построить тот или иной график. Допустим, Вы работаете

1. График тиков (Tick-by-Tick) - отражает каждое изменение цены (обычно - только линейный);

2. Поминутный (One Minute) - колебания цены за минуту;

3. Почасовой (Hourly) - колебания цены за час;

А. Дневной (Daily) - колебания цены за рабочий день (иногда - сутки);

5. Понедельный (Weekly) - колебания цены за рабочую неделю;

6. Помесячный (Monthly) - колебания цены за календарный месяц;

7. Погодовой (Yearly) - колебания цены за год.

Разумеется, возможно взять и более экзотические единицы измерения для своего графика (например, 6 часов или 10 дней), но вышеперечисленные типы используются чаще всего, с ними удобнее работать на практике.

Пункт 3 табл. 3.1 указывает на то, какая шкала - арифметическая или логарифмическая (процентная) используется для построения того или иного типа графика (рис. 3.2). Арифметическая шкала наиболее проста и естественна и используется в большинстве случаев. Логарифмическая же шкала наглядно отражает не абсолютное изменение цены, а относительное и может быть полезна при составлении среднесрочного и долгосрочного графиков.

Например, для составления технического долгосрочного прогноза ежедневный график изменения курса доллар/рубль8 удобно сделать именно в логарифмическом масштабе. Сравните, насколько более наглядным выглядит логарифмический график по сравнению с арифметическим (рис. 3.3).

А теперь обратимся к каждому из четырех инструментов в отдельности.

3.2. Линейные чарты (Line Charts)

Линейные чарты появились ранее всех остальных. Что может быть проще, чем соединить две точки отрезком? Такого типа работой можно заняться и вручную. Строго говоря, название линейный так, как мы его воспринимаем в русском языке, не совсем корректно. Этот тип скорее можно назвать графиком отрезков , но мы по уже сложившейся у российских специалистов традиции будем называть его неправильным именем.

12:00 12:01 12:02 12:03 12:04 12:05 12:06

I (Hourly Scale) 12:00 13:00 14:00 15:00 16:00 17:00 18:00

19Ноя20Ноя 21Ноя22Ноя 23Ноя 24Ноя 27Ноя 1995

I-1-1-г-

5Ноя 12Ноя 19Ноя 27Ноя 4Дек И Дек 18Дек 1995

I-1-1-н

Янв Фев Март Апр Май Июнь Июль

На основании ежедневного фиксинга на ММВБ.

► Минутная

(One Minute Scale)

-\-1-1-Г

Часовая

i-Г

, . I, Дневная

Т-1-Г-** (Daily Scale)

. , Недельная

Н-1-► (Weekly Scale)

Месячная +-► (Monthly Scale)

i i Годовая

H-1-1-1-1-1-► (Yearly Scale)

1987 88 89 90 91 92 Рис. 3.1. Примеры шкалы времени

Цена (Price)

Цена (Price)

Арифметическая (Arithmetic Scale)

Рис. 3.2. Шкала цены

Логарифмическая (процентная) (Logarithmic Scale)

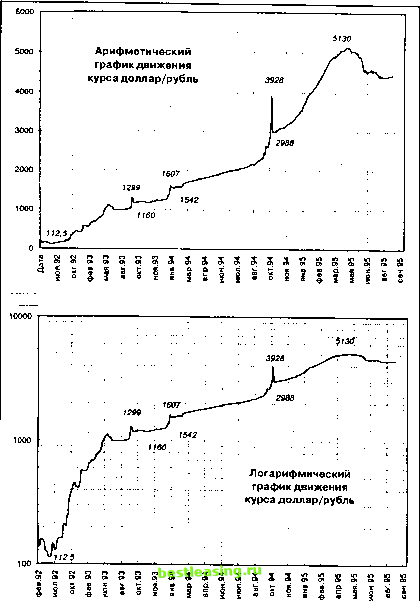

Рис. 3.3. График движения курса Доллар США/ Российский рубль

по данным о ежедневном фиксинге.

Один и тот же чарт изображен:

сверху - в арифметическом масштабе; снизу - в логарифмическом

Какова роль линейных чартов в работе современного аналитика или трейдера? Ими пользуются лишь в тех случаях, когда недостаточно информации (например, для построения гистограммы). Так случается с графиками для очень долгосрочных прогнозов или с чартами, основанными на различных типах фиксингов.

Возьмем линейный график, строящийся в ежедневном масштабе (рис.3.4), Каждая точка линейного графика может представлять собой либо уровень цены, на котором закрылся или открылся данный торговый день, либо усредненное значение всех ценовых колебаний за обусловленный период. Можно построить линии, отражающие самую высокую или самую низкую цену за день; можно придумать что-то свое. Простор для фантазии огромный, но стоит ли терять время?

Рекомендуем Вам пользоваться для прогнозов этим типом чар-та только в самом крайнем случае, т.е. при отсутствии выбора. А в обычной жизни линейный график может оказаться наиболее наглядным из-за отсутствия лишних значков, загромождающих чарт.

Ч Ч Ч Ч Ч Ч 4 4 4 4 е?0?

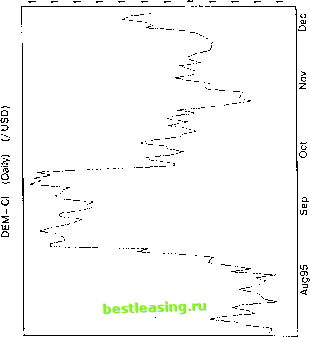

Рис. 3.4. Линейный ежедневный чарт движения курса

Доллар США/ Немецкая марка. График предоставлен агентством Reuter
