3.3. Гистограммы (Bar Charts)

Этот тип графика наиболее распространен как среди техниче ских прогнозистов, так и среди всех других пользователей. Вед] он отражает почти все события означенного промежутка време ни (рис.3.5). Его называют еще High-Low-Open-Close Chart (га требуемым для построения данным) или просто High-Low-Close (в случае пренебрежения ценой открытия).

Как и в случае с линейным графиком, термин гистограмма не совсем корректен, поскольку чарт выглядит скорее как графга столбиков или как интервальный график . С другой стороны, тер мин гистограмма уже стал традиционным, и его явное преимуще ство - в краткости.

Рис. 3.5. Ежедневный чарт-гистограмма движения курса

Доллар США / Немецкая марка. График предоставлен агентством Reuter

Гистограммы полезны своей репрезентативностью и помогают сделать наилучшие прогнозы с помощью классических трендовых и поворотных фигур, скользящих средних и т.д. Для любого метода, примененного к чарту-гистограмме, мы получим наибольшее количество сигналов и наиболее точное совпадение с расчетными ценовыми уровнями.

Для построения палочки гистограммы (рис. 3.6) проводится вертикальная линия между высшей и низшей ценой рассматриваемого периода. Слева и справа изображаются маленькие отросточки, обозначающие цену открытия и закрытия Соответственно.

Сама по себе гистограмма особого интереса не представляет. Были попытки делать прогнозы на основании ее формы, но с появлением в западном техническом анализе такого инструмента, как свечи, необходимость в этом отпала. Свечи специально созданы для прогнозов такого рода. С другой стороны, гистограммы лучше применять во всех остальных случаях для поддержания чистоты идеи каждого метода.

3.4. Крестики-нолики (Point and Figure Charting)

Возможно, Вы уже обратили внимание на то, что для этого графика не существует шкалы абсцисс (рис. 3.7). Это отличает крестики-нолики от всех других типов чартов.

Идея такого специфического ведения графика возникла еще в те времена, когда движения цен рисовались джентльменом, специально для этого выбранным, на доске мелом. Имея на доске ранжир ценовых колебаний, при каждом выкрике цены из зала этот джентльмен отмечал новое значение цены. Если новое значение было выше предыдущего, джентльмен отмечал его крестиком, а если ниже - ноликом.

В наши дни способ построения графика крестиков-ноликов ничуть не изменился (только отсутствует джентльмен с мелом). Каждый крестик строится на основании колебаний в обусловленном масштабе (например, 20 базисных пунктов, или тиков). С точки зрения реального времени график не нагляден, поскольку фиксирует ценовое движение в чистом виде.

Рис. 3.7. График движения курса Доллар США/ Немецкая марка,

записанный в технике Крестики-Нолики. График предоставлен агентством Reuter

Особому методу технического анализа на основании графика крестиков-ноликов можно уделить очень много внимания. К сожалению, сейчас им пользуется все меньше и меньше трейдеров, и мы пойдем на поводу у моды, не вникая в особые подробности и ограничившись лишь несколькими замечаниями.

Поворотные уровни для тренда можно определить следующими способами (рис. 3.8 а,б,в):

1. Считая количество крестиков/ноликов по вертикали, статистически определить, на каком уровне должен наступить разворот.

2. Проведя такое же исследование, но считая количество крестиков/ноликов по горизонтали.

3. Наблюдая за появлением особых фигур.

4. Прочертив из точек предыдущих экстремумов лучи под 45°, получить линии сопротивления или поддержки.

Провести технический анализ на основании графика крестиков-ноликов наилучшим образом Вам поможет специальная литература с детальными рекомендациями по всем пунктам. Так, схематические иллюстрации этого раздела были взяты из книги Дж. Мерфи Технический анализ фьючерсных рынков (см. список литературы).

3.5. Японские свечи (Japanese Candlesticks Charting)

Прогнозирование с помощью графика японских свечей - один из самых популярных методов технического анализа конца 80-х - 90-х годов.

Этот метод - один из самых наглядных и естественных. Все названия свечей и формаций обусловлены жизненными явлениями (с японской точки зрения). Слово Candlestick переводится как подсвечник , но для удобства и американцы, и европейцы говорят просто о свечах (Candles). Российские трейдеры тоже почти всегда говорят о свечах . По этой причине вся терминология данного раздела будет смешанной англо-русско-японской, т.е. стандартно употребляемой российскими дилерами и аналитиками.

Наиболее часто свечи етроят на ежедневных графиках (рис. 3.9). Это связано с тем, что в оригинале метод был создан и использовался именно для торгового дня. Вся психологическая подоплека прогнозирования на свечах основана на учете соотношения цен при открытии и закрытии одного и того же дня, а также соотношения цен закрытия предыдущего дня и открытия следующего.

По словам некоторых трейдеров, свечи работают наилучшим образом на рынках с явно выраженной сессионной торговлей, например товарных. Применительно к валютным рынкам (FOREX) понятие закрытия-открытия несколько размыто, ведь торговля не прекращается круглые сутки.

Способы прогнозирования на графиках Крестиков-Ноликов слева - вертикальный отсчет, справа - горизонтальный.

Материал из кн.: D. Murphy Technical Analysis of the Futures Markets .

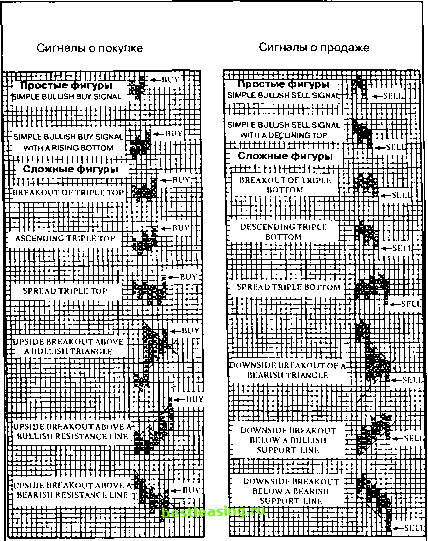

Рис. 3.8 б. Способы прогнозирования с помощью графиков

Крестиков-Ноликов: основные сигналы о покупке и продаже, получаемые с помощью фигур. Стрелка обозначает соответствующий сигнал.

Источник: К.С. Zicgl& P.J. Kaufman Point and Figure Commodity Trading Techniques no материалам кн.: D. Murphy Technical Analysis of the Futures Markets
