рестраиваются в момент, когда плоскость проходит черев вершину хвоста. Перестройка (метаморфоза), происходящая при этом, в точности такая же, как метаморфоза волнового фронта на плоскости (например, при распространении возмущения внутрь эллипса).

Мы можем описать метаморфозы волновых фронтов на плоскости следующим образом. Рассмотрим наряду с основным пространством (в данном случае плоскостью) еще пространство-время (в данном случае трехмерное), Распространяющийся на плоскости волновой фронт заметает в пространстве-времени некоторую поверхность. Оказывается, саму эту поверхность всегда можно рассматривать как волновой фронт в пространстве-времени ( большой фронт ). В случае общего положения особенностями большого фронта будут ласточкины хвосты, ребра возврата и самопересечения, расположенные в пространстве-времени общим образом относительно изохрон (образованных одновременными точками пространства-времени). Теперь уже нетрудно сообразить, какие метаморфозы могут испытывать мгновенные волновые фронты на плоскости в случае общего положения; это перестройки сечений большого фронта изохронами.

Изучение метаморфоз волнового фронта при его распространении в трехмерном пространстве сводится таким же образом к исследованию сечений большого (трехмерного) волнового фронта в четырехмерном пространстве-времени трехмерными изохронами. Возникающие метаморфозы изображены на рис. 36.

Изучение метаморфоз волновых фронтов было одной из задач, из которых возникла теория катастроф, однако даже в случае трехмерного пространства катастрофисты не сумели с ней справиться; рис. 36 появился лишь в 1974 г., когда в теории особенностей были разработаны новые методы (основанные на теории кристаллографических групп симметрии).

Наряду с волновыми фронтами процесс распространения возмущений описывается при помощи систем лучей. Например, распространение возмущений внутрь эллипса можно описать при помощи семейства внутренних нормалей к эллипсу (рис. 37). Это семейство имеет огибающую. Огибающая семейства лучей называется каустикой (т, в, жгущей , так как в этих местах свет концентрируется). Каустика хорошо видна на внутренней поверхности чашки, освещенной солнцем. Радуга на небе также объясняется каустикой системы лучей, прошедших



с полным внутренним отражением через каплю воды (рис. 38).

Каустика эллиптического фронта имеет четыре точки возврата. Эти особенности устойчивы: близкий к эллипсу фронт определит каустику с такими же особенностями. Все более сложные особенности каустик при малом шевелении рассыпаются на стандартные особенности: точки

1 2 35

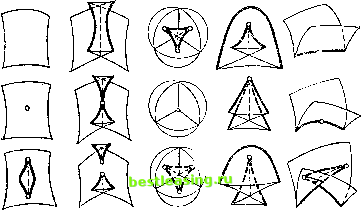

Рис. 36. Типичные перестройки волновых фронтов в трехмерном

пространстве


Рис. 37. Каустика Рис. 38. Теория радуги Де-

эллипса карта

возврата (локальное уравнение - х2 = у ) и точки самопересечения.

Се чема нормалей к поверхности в трехмерном пространстве также имеет каустику. Эту каустику можно построить, отложив на каждой нормали к поверхности радиус кривизны (поверхность, вообще говоря, имеет в каждой точке два различных радиуса кривизны, так что на нормали получается две точки каустики).

2* 35



Нелегко представить себе, как выглядят каустики даже простейших поверхностей, например трехосного эллипсоида.

Каустики общего положения в трехмерном пространстве имеют лишь стандартные особенности. Эти особенности называются ласточкин хвост , пирамида и кошелек (см. рис. 39). Пирамида имеет три ребра возврата, касающиеся в вершине. Кошелек имеет одно ребро возврата и

Рис. 39. Типичные особенности каустик в трехмерном пространстве

состоит из двух симметричных носов лодки, пересекающихся по двум линиям. Эти особенности устойчивы.

Все более сложные особенности каустик в трехмерном пространстве при малом шевелении рассыпаются на эти стандартные элементы.

Рассмотрим для одного и того же начального фронта (например, эллипса на плоскости) его каустику и фронты распространяющегося возмущения. Нетрудно понять, что особенности распространяющегося фронта скользят по каустике и заполняют ее.

Например, метаморфоза волнового фронта 5 на рис. 36 соответствует ласточкину хвосту на каустике. Ребро возврата движущегося в трехмерном пространстве волнового фронта заметает поверхность каустики (ласточкин хвост). Однако это разбиение каустики на кривые - не то разбиение поверхности ласточкиного хвоста на плоские кривые, с которым мы встречались выше (на рис. 35). Ребро возврата движущегося фронта не имеет самопересечений. Через точку линии самопересечения каустики ребро возврата движущегося фронта проходит два раза. Интервал времени между этими прохождениями очень мал (порядка е6/2, где е - расстояние от вершины хвоста).

Точно так же при перестройках 3 и 4 (см. рис. 36) ребра возврата движущихся фронтов заметают пирамиду в кошелек
